Prezentare generală
Sistemul SiMBA este o platformă IoT complexă pentru colectarea automată, procesarea, facturarea și vizualizarea analitică a datelor de la dispozitive bazate pe tehnologia LoRaWAN.
Module principale ale sistemului
| Modul | Descriere |
|---|---|
| 1. Introducere | Sistemul SiMBA este o platformă IoT complexă pentru colectarea automată, procesarea, facturarea și vizualizarea analitică a datelor de la dispozitive bazate pe tehnologia LoRaWAN. Platforma este destinată monitorizării și gestionării rețelei de dispozitive IoT în timp real. |
| 2. Panou de bord | Panoul de control este pagina de start a sistemului SiMBA și oferă o imagine de ansamblu asupra stării întregii rețele IoT în timp real. Este destinat evaluării rapide a indicatorilor cheie de performanță. |
| 3. Gateway-uri | Această pagină oferă o listă detaliată a tuturor gateway-urilor LoRaWAN înregistrate în sistemul SiMBA. Este destinată administratorilor de rețea și inginerilor. |
| 4. Consumatori | Pagina "Consumers" este destinată gestionării bazei de date a utilizatorilor finali ale căror contoare sunt conectate la sistemul SiMBA. |
| 5. Contoare | Această pagină este secțiunea cheie pentru gestionarea și monitorizarea dispozitivelor de măsurare în sistemul SiMBA. |
| 6. Dispozitive WUM | Această secțiune este destinată gestionării dispozitivelor WUM, care sunt contoare electrice cu radiomodule integrate. |
| 7. Organizații | Această pagină din SiMBA este destinată gestionării organizațiilor care utilizează sistemul sau ale căror dispozitive sunt întreținute. |
| 8. Harta | Este elementul vizual central, unde poți vedea localizarea geografică a tuturor dispozitivelor (contoare) și gateway-urilor din rețea. |
| 9. Alerte | Pagina "Alerte" este concepută pentru a afișa toate avertismentele și notificările generate de Contoare. |
| 10. Rapoarte | Generarea și accesul la diverse rapoarte analitice privind sistemul și consumul. |
| 11. Utilizatori | Gestionarea conturilor de utilizator din sistem. Permite adăugarea, editarea și organizarea utilizatorilor. |
| 12. Jurnale | Pagina "Logs" oferă acces centralizat la jurnalele de sistem, permițând urmărirea acțiunilor utilizatorilor și evenimentelor de sistem. |
| 13. Dispozitive acceptate | Vizualizarea și gestionarea tipurilor de dispozitive care pot fi adăugate în sistem. |
| 14. Șabloane de contor | Gestionarea configurațiilor standardizate (șabloane) pentru diferite tipuri de contoare. |
Tablou de bord implicit (Default Dashboard)
Componente și funcționalități
| Componentă / Buton | Funcție / Descriere |
|---|---|

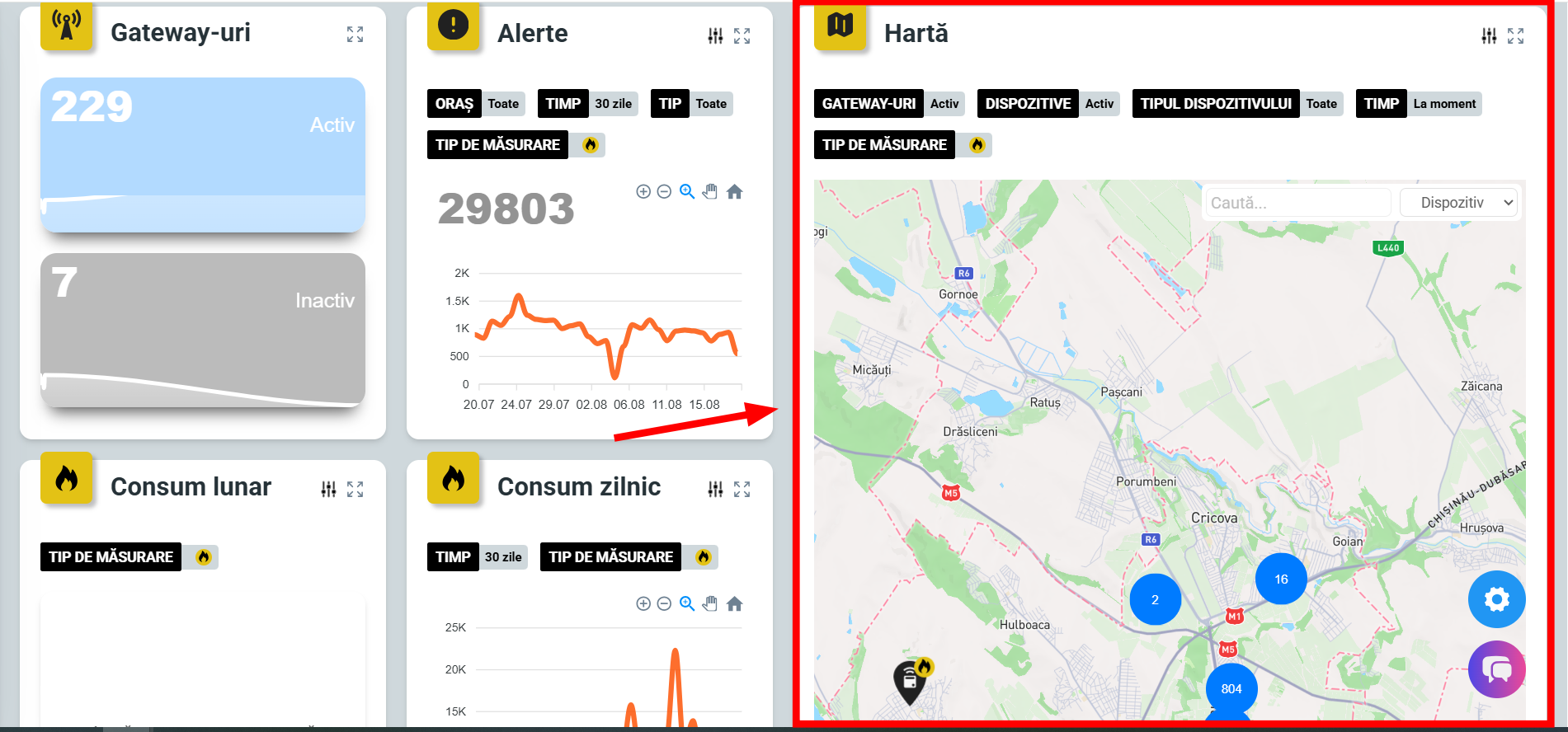

| Hartă principală (Map) |
|

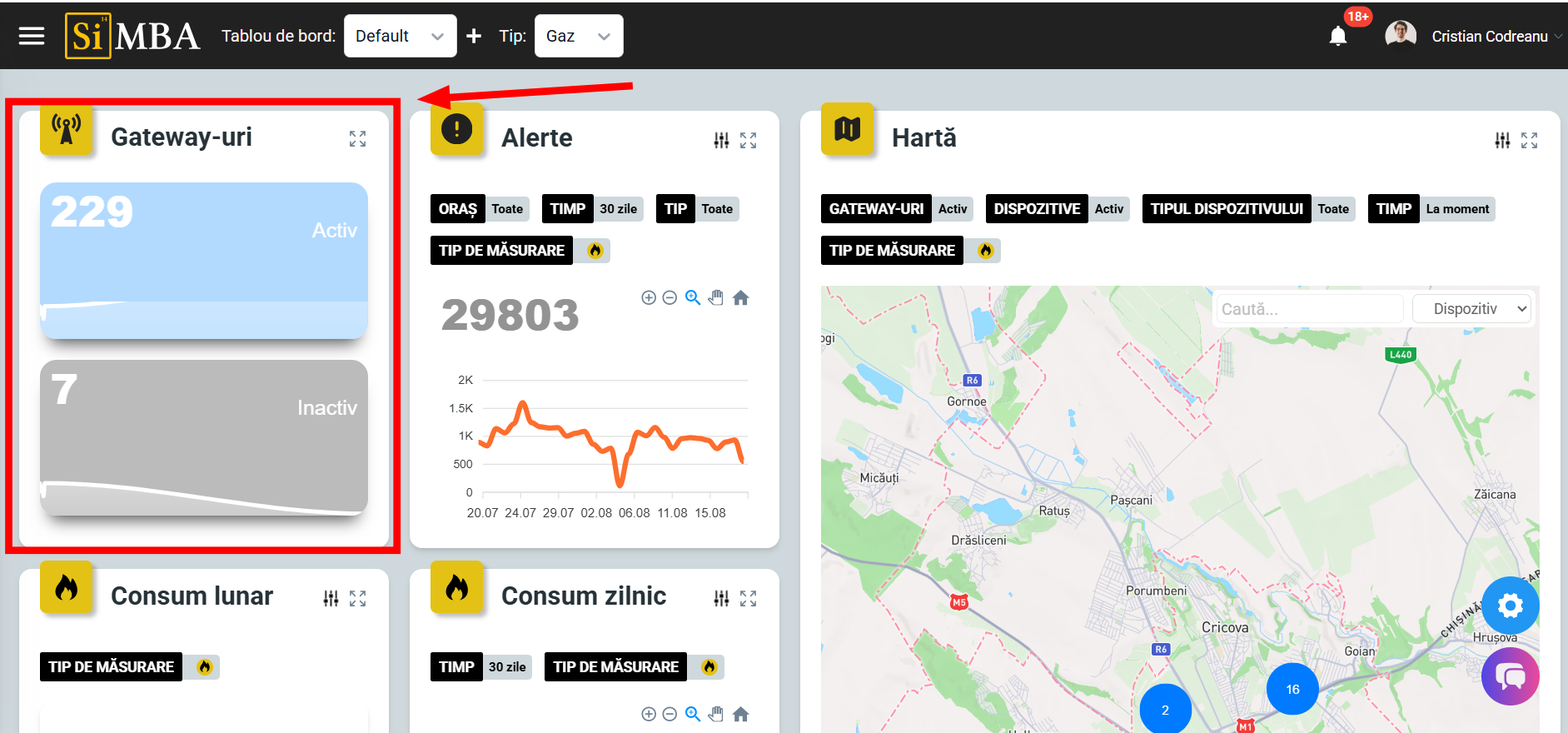

| Gateway-uri (Gateways) |
|

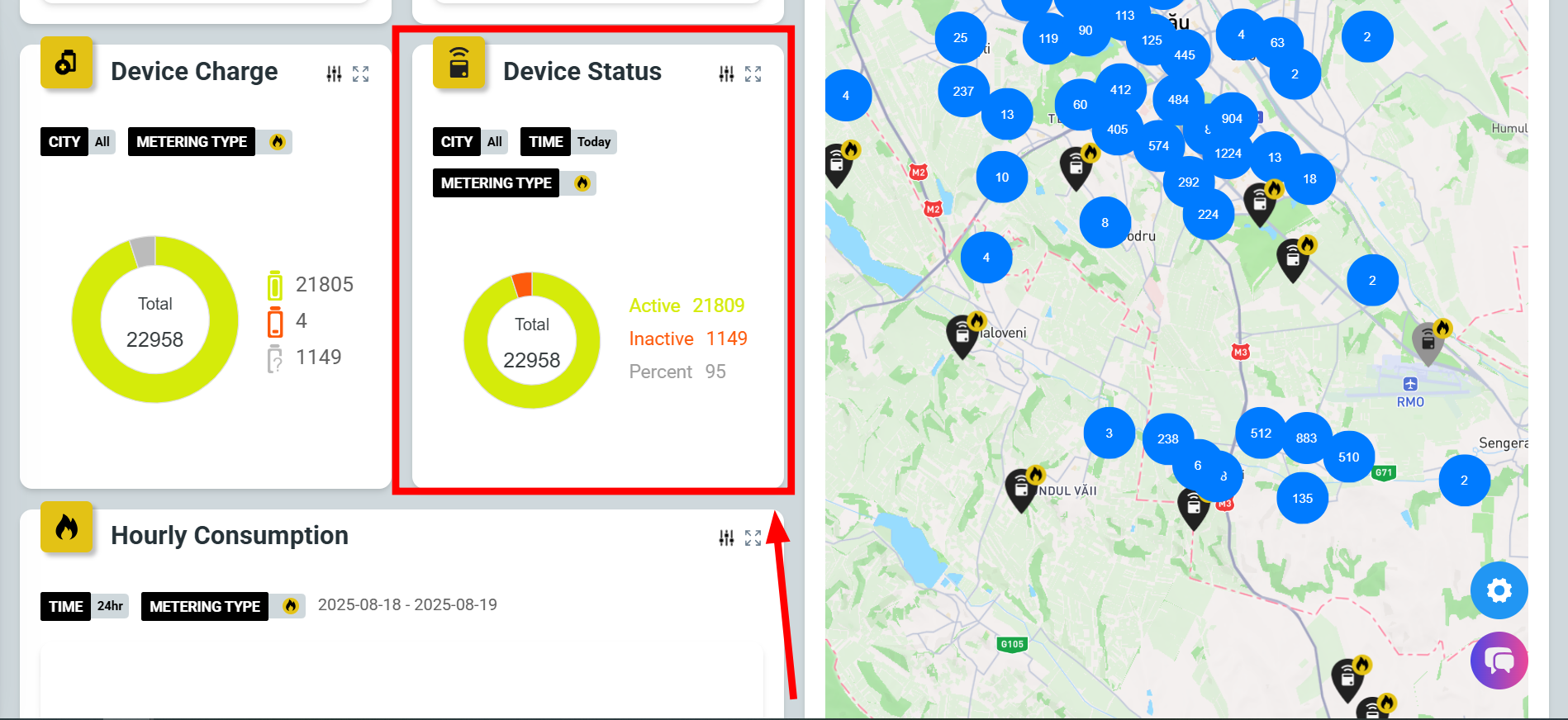

| Stare dispozitive (Device Status) |
|

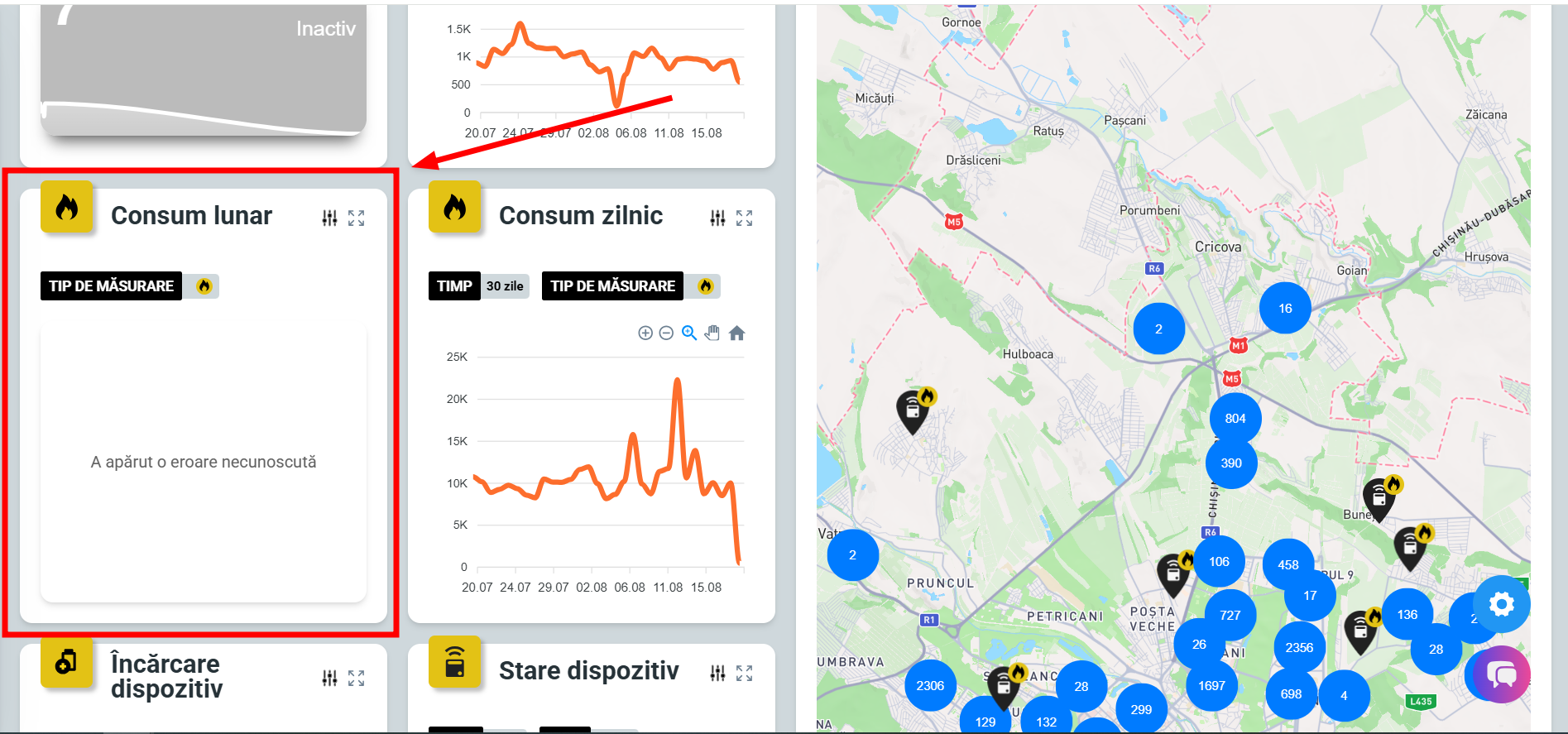

| Consum lunar (Monthly Consumption) |
|
| Consum zilnic (Daily Consumption) |
|

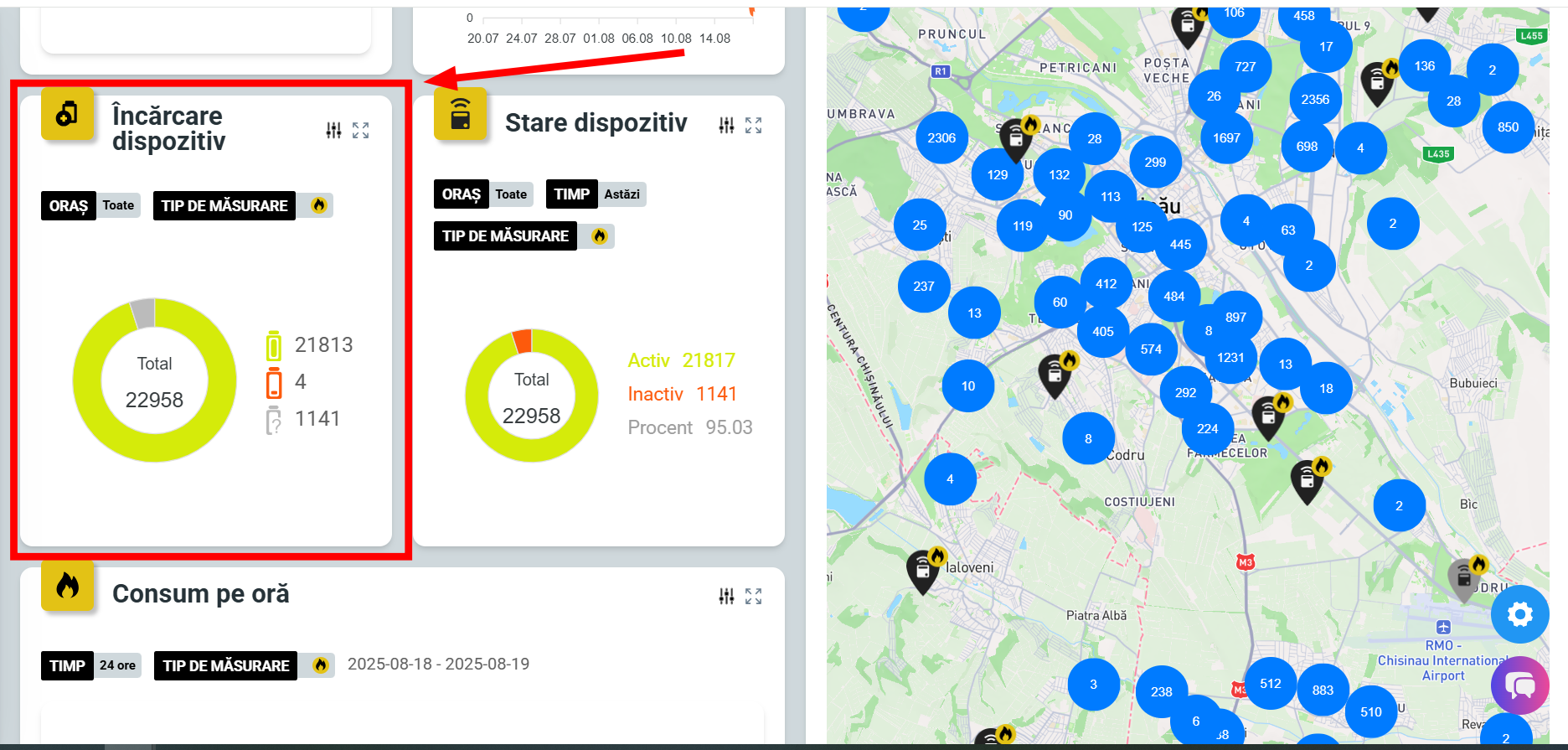

| Încărcarea dispozitivului (Device Charge) |
|

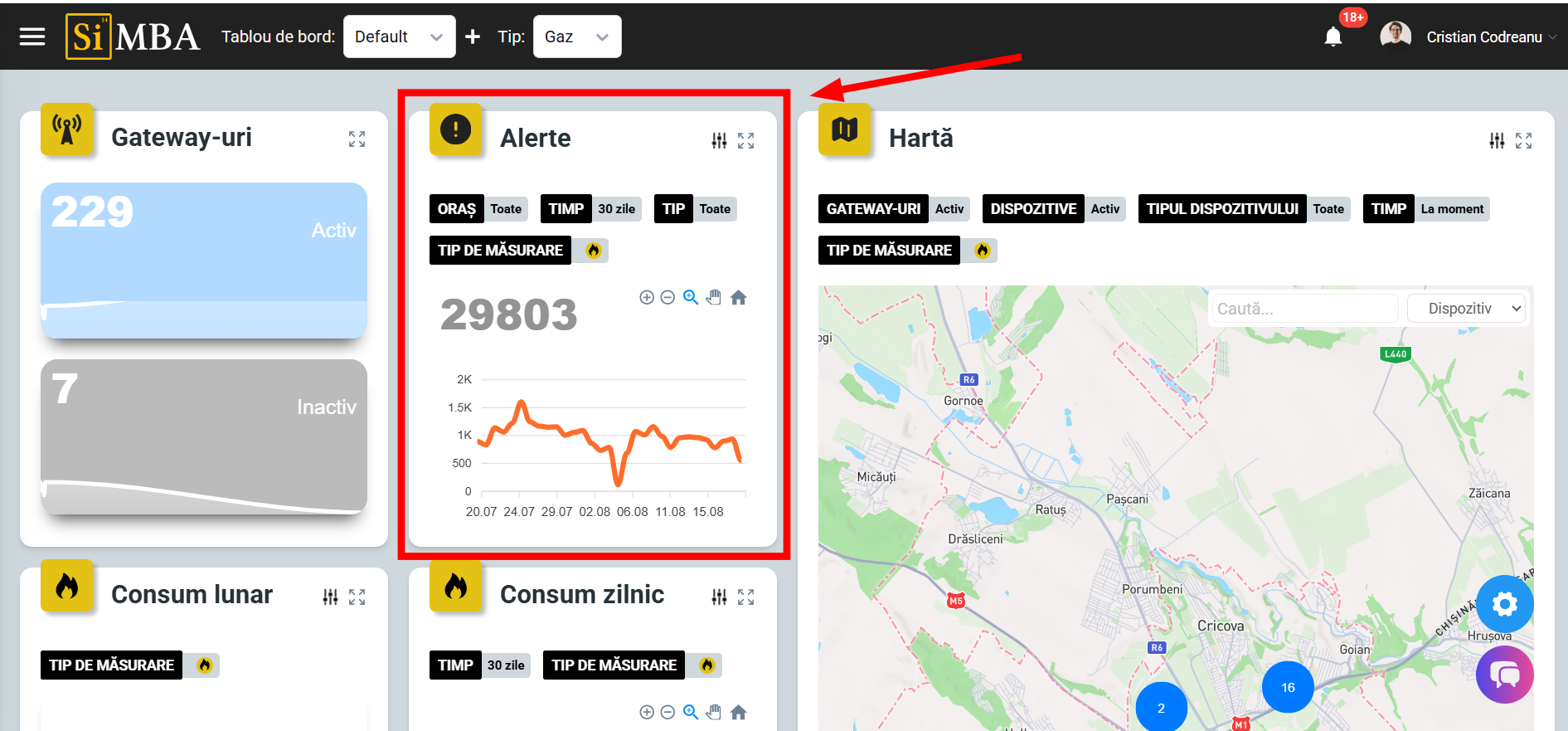

| Alerte (Alerts) |
|

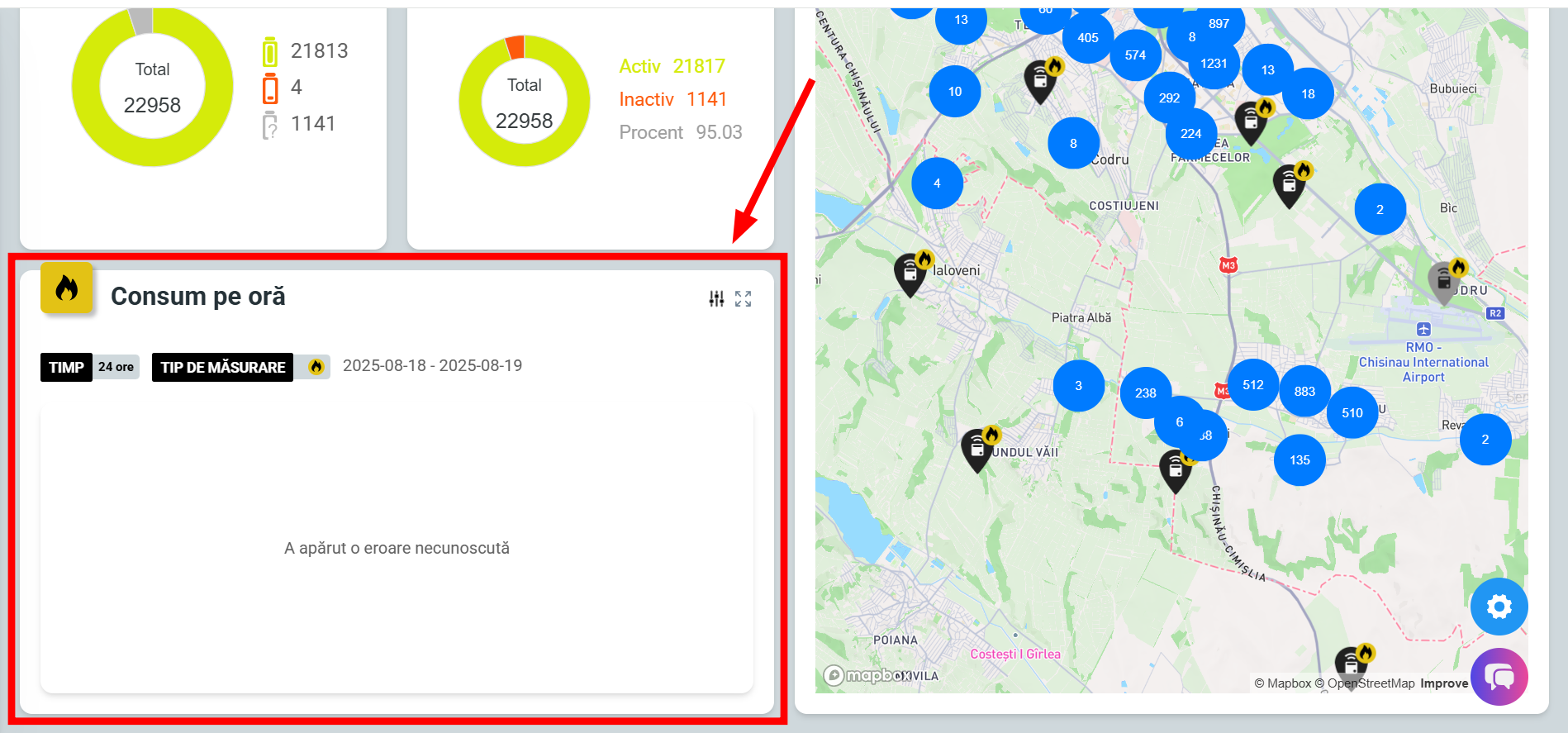

| Consum pe ore (Hourly Consumption) |
|

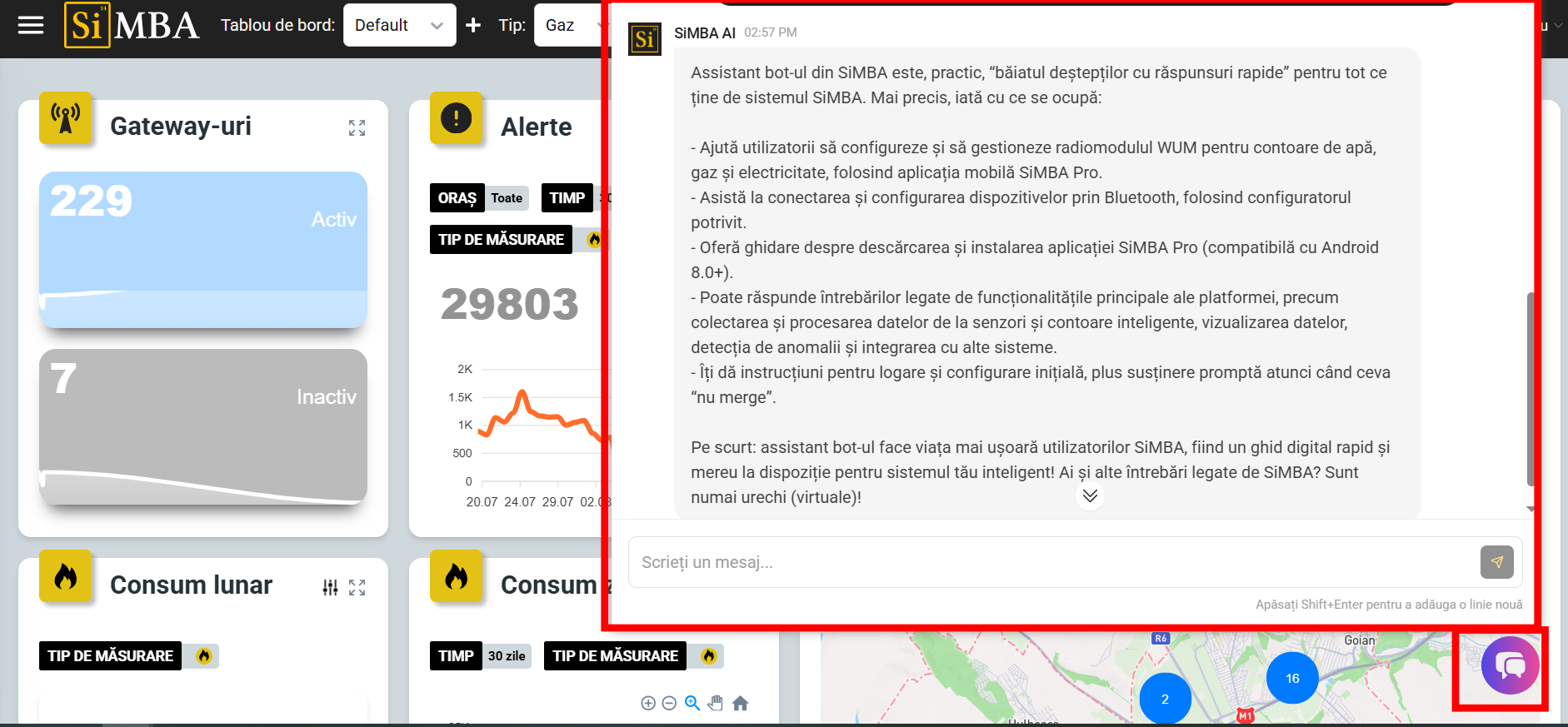

| SIMBA Assistant Bot |
|
Gateway-uri
Această pagină prezintă o listă detaliată a tuturor gateway-urilor LoRaWAN înregistrate în sistemul SiMBA.
Scopul paginii
Această pagină prezintă o listă detaliată a tuturor gateway-urilor LoRaWAN înregistrate în sistemul SiMBA. Este destinată administratorilor de rețea și inginerilor care au nevoie de control complet și acces rapid la informațiile despre fiecare dispozitiv hardware gateway.
Funcționalitatea principală

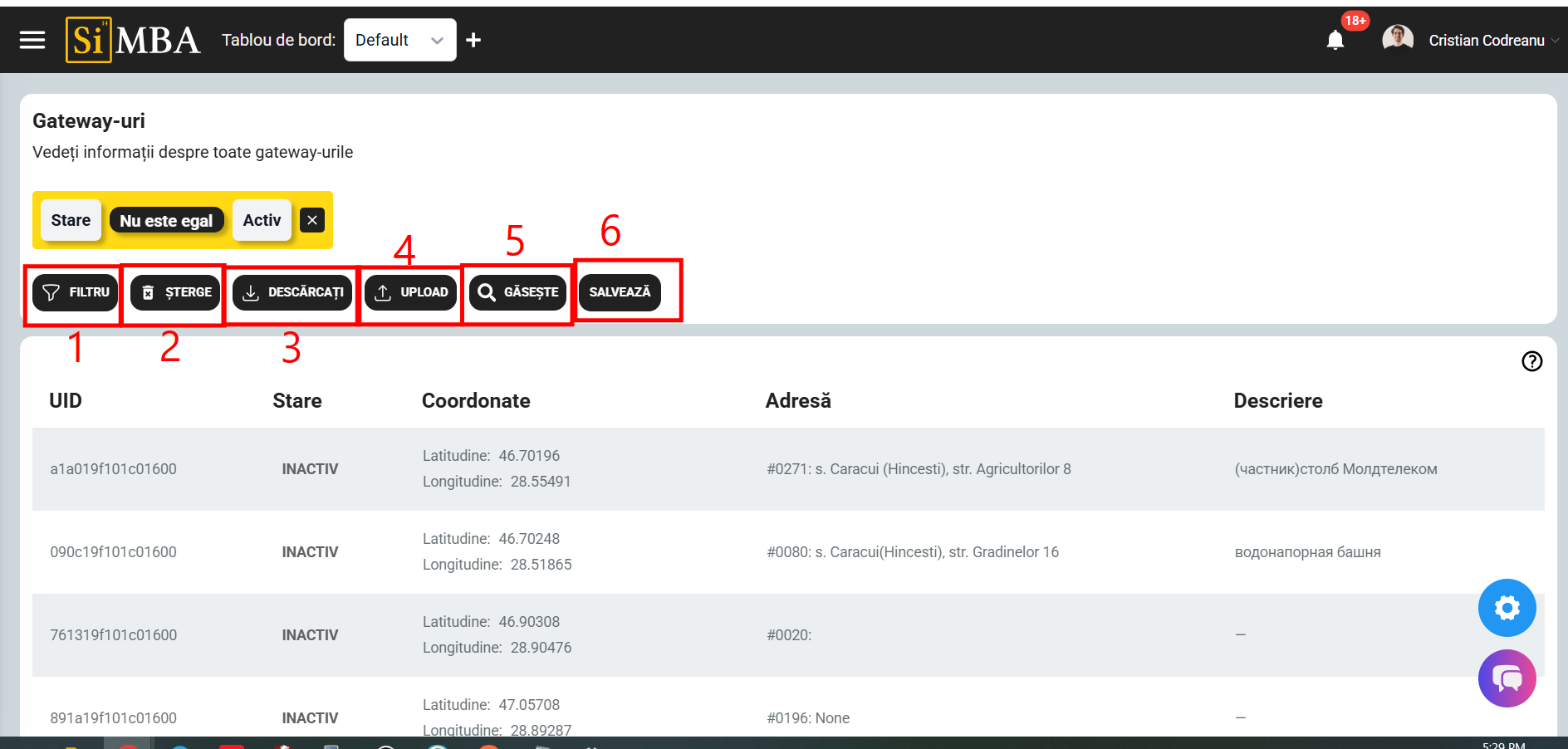

- Filtrarea listei de gateway-uri după parametri
- Vizualizare detalii gateway
- Coordonate geografice exacte

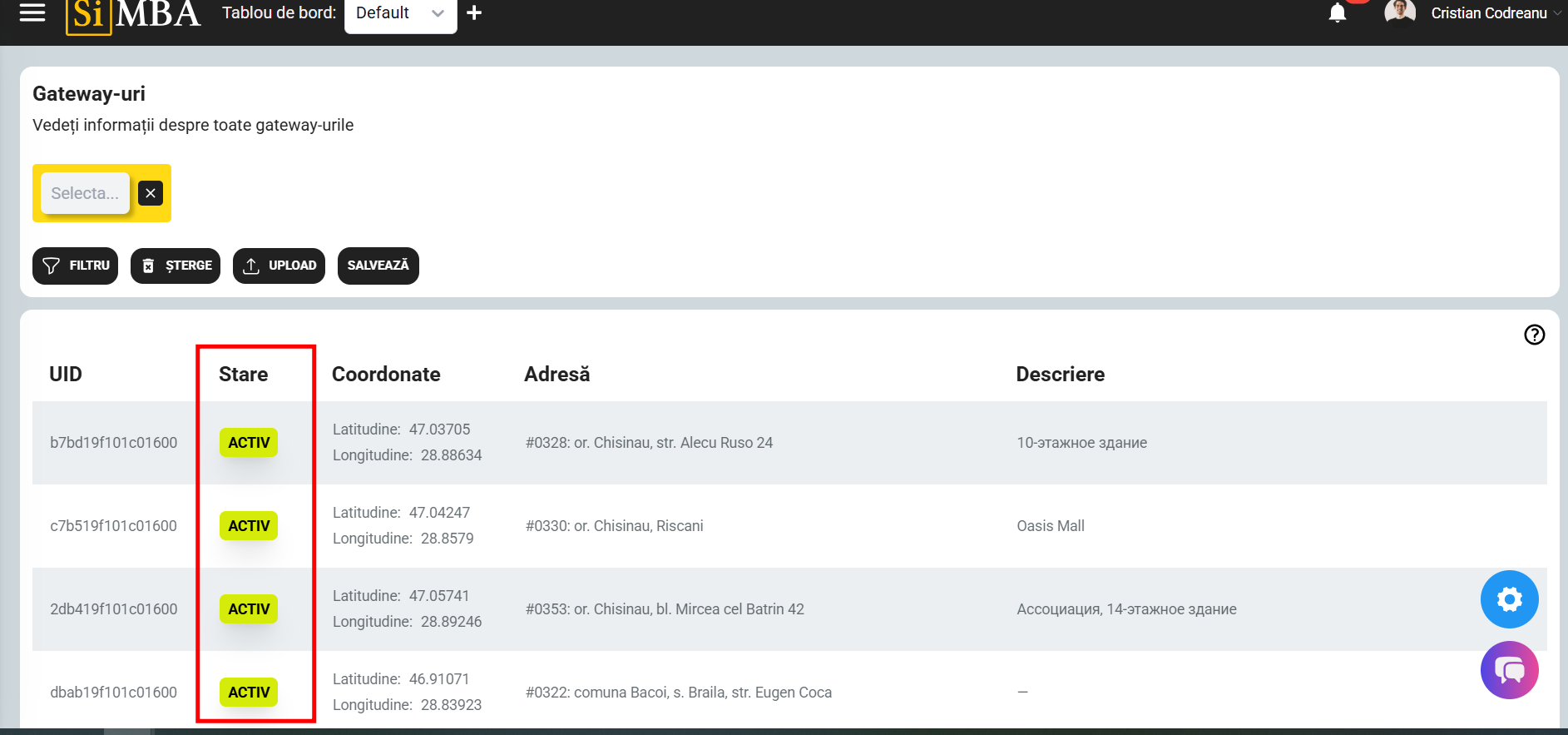

- Monitorizare stare (ACTIVE/INACTIVE)
Structura datelor Gateway-urilor
| Câmp | Descriere |
|---|---|
| UID |
Identificator unic al gateway-ului, DevEUI
|
| STARE |
Starea actuală:
|
| COORDONATE |
|

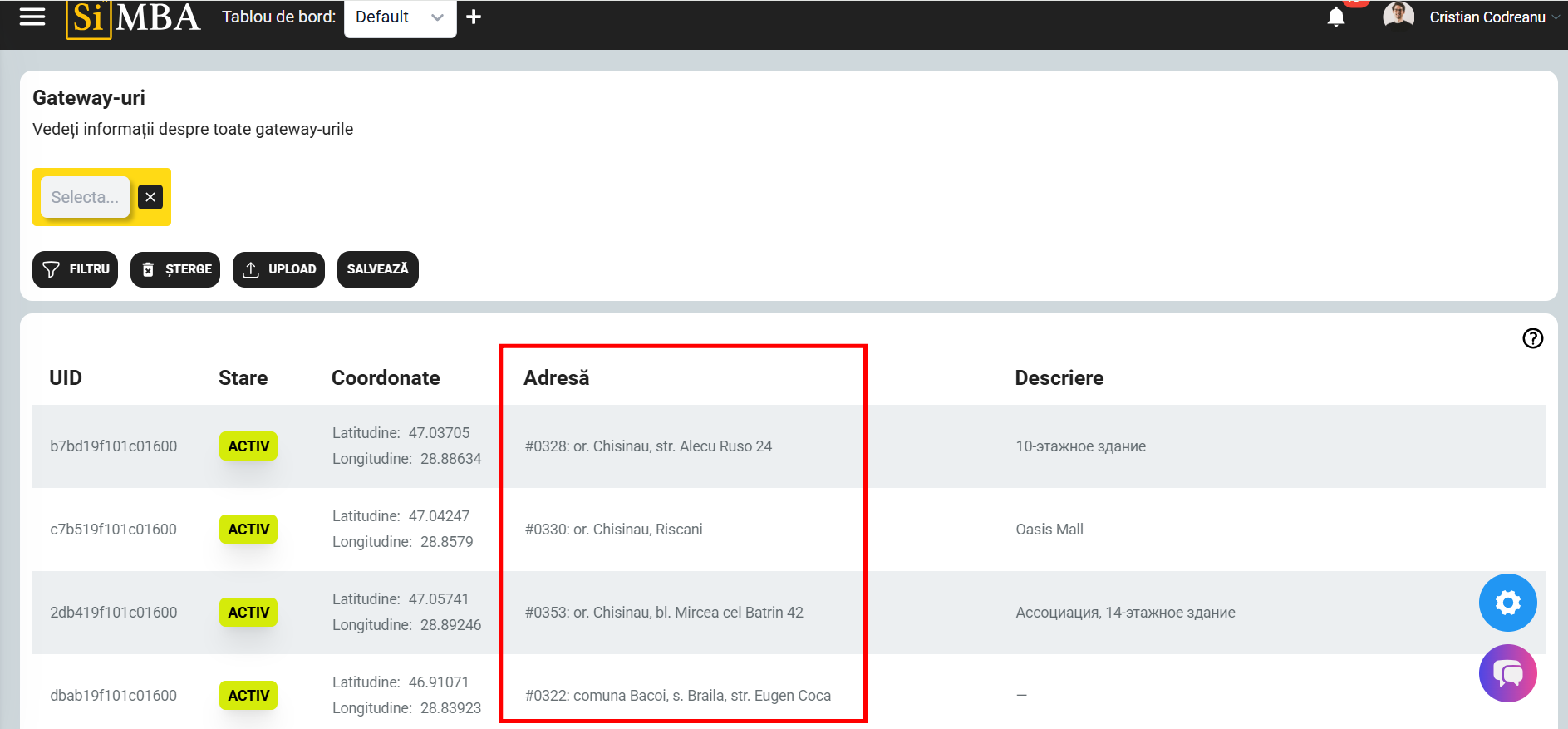

| ADRESA |
|

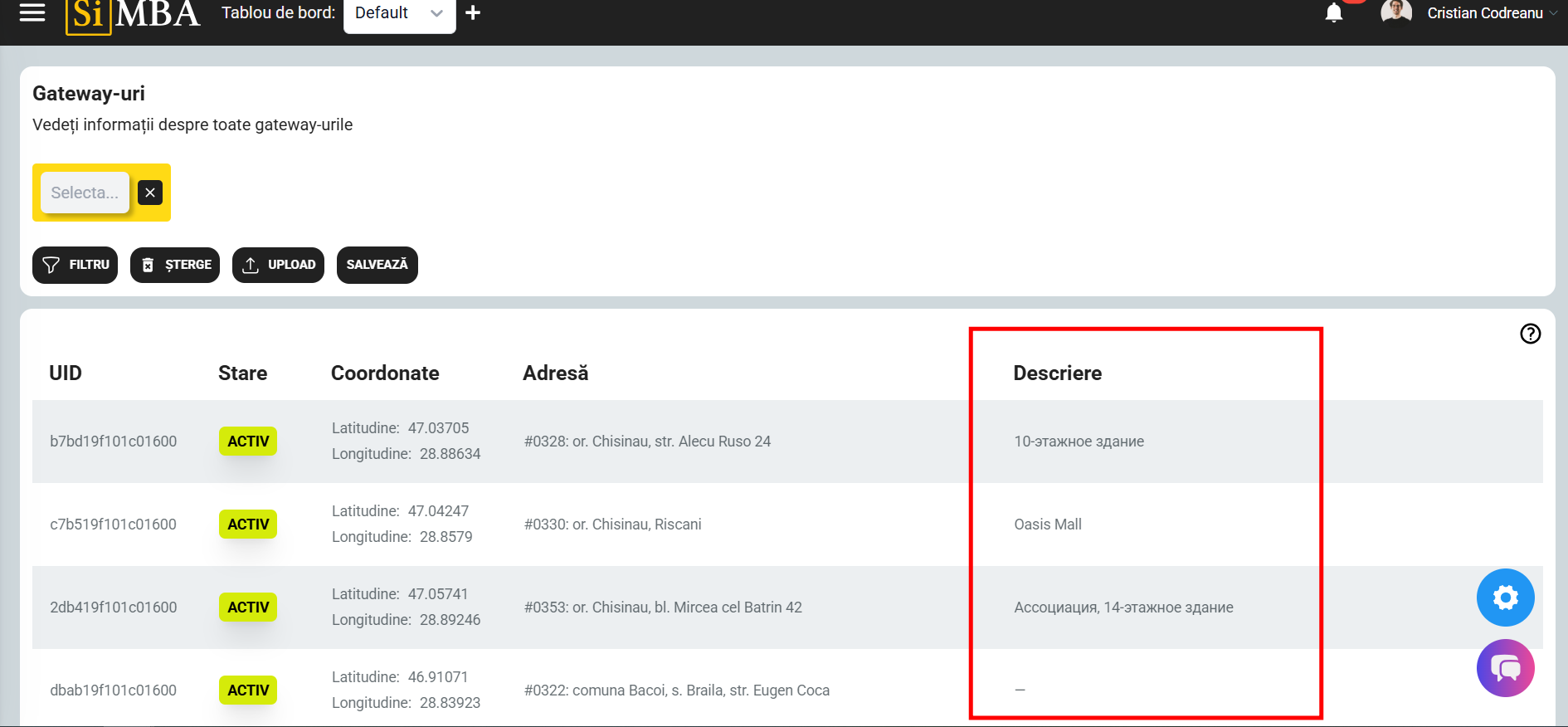

| DESCRIERE |
|
Monitorizare și gestionare
Pagina permite vizualizarea rapidă a sănătății infrastructurii de rețea datorită statusului gateway-urilor. Un număr mare de gateway-uri inactive semnalează probleme care pot necesita intervenție.

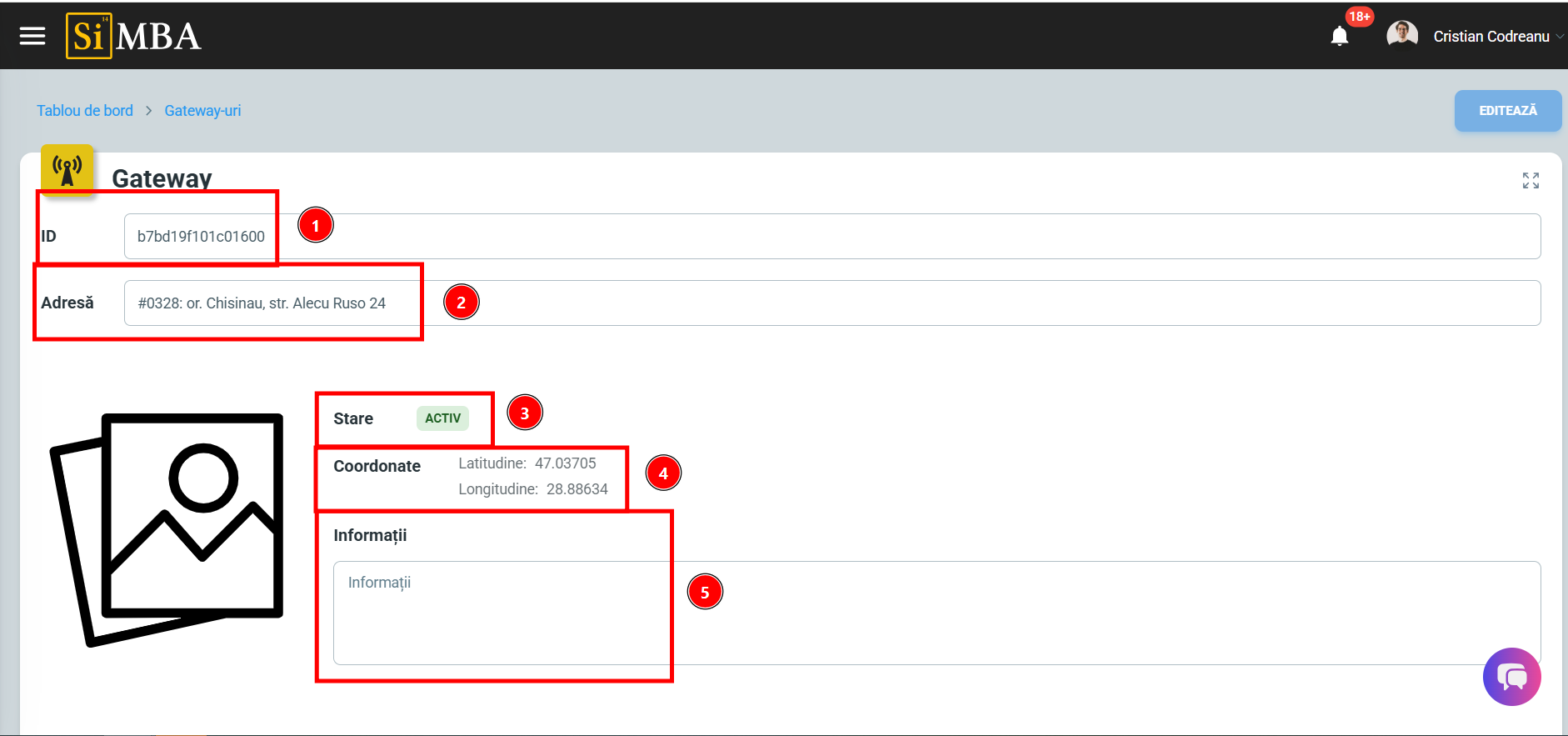

Detalii Gateway-uri
Detaliile despre setarea unui Gateway:
- Fiecare Gateway are un ID unic și o adresă unde se află montat
- Adresa dispozitivului Gateway
- Starea lui dacă e Activ / Inactiv
- Coordonatele dispozitivului
- Informații suplimentare despre dispozitiv
Consumatori
Gestionarea bazei de date a utilizatorilor finali ale căror contoare sunt conectate la sistemul SiMBA.
Scopul paginii
Pagina "Consumatori" este destinată gestionării bazei de date a utilizatorilor finali (consumatori) ale căror contoare sunt conectate la sistemul SiMBA.
Funcții principale
- Vizualizare tabelară
- Adăugare consumatori noi
- Editare/ștergere consumatori
- Filtrare și căutare rapidă
- Generare rapoarte
Butoane și elemente principale
| Buton/Element | Funcție |
|---|---|

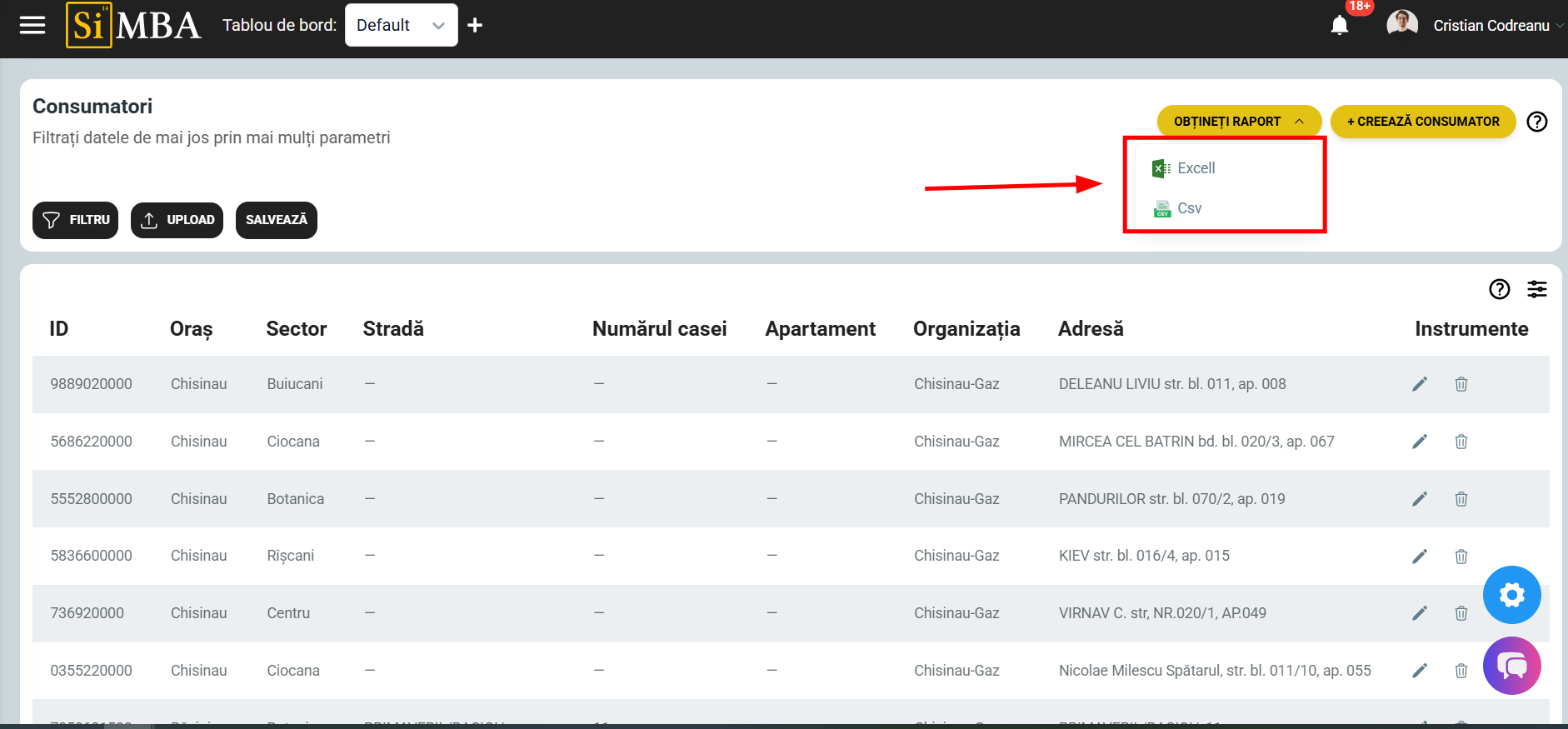

| OBȚINEȚI RAPORT |
Generează rapoarte detaliate pentru consumatorii selectați. Rapoartele pot fi descărcate în format .csv
|

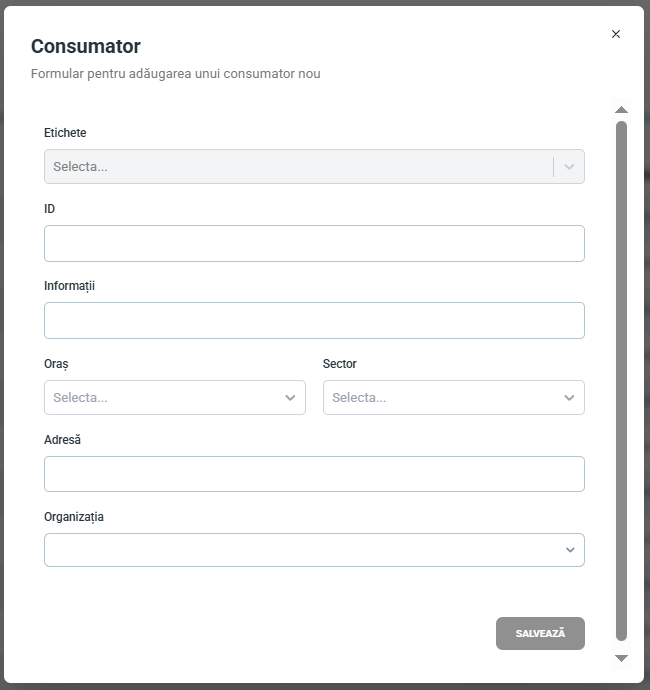

| CREEAZĂ CONSUMATOR |
Formularul de adăugare a unui nou consumator, cu introducerea adresei și a altor date necesare despre el.
|
Structura listei consumatorilor
| Câmp | Descriere |
|---|---|

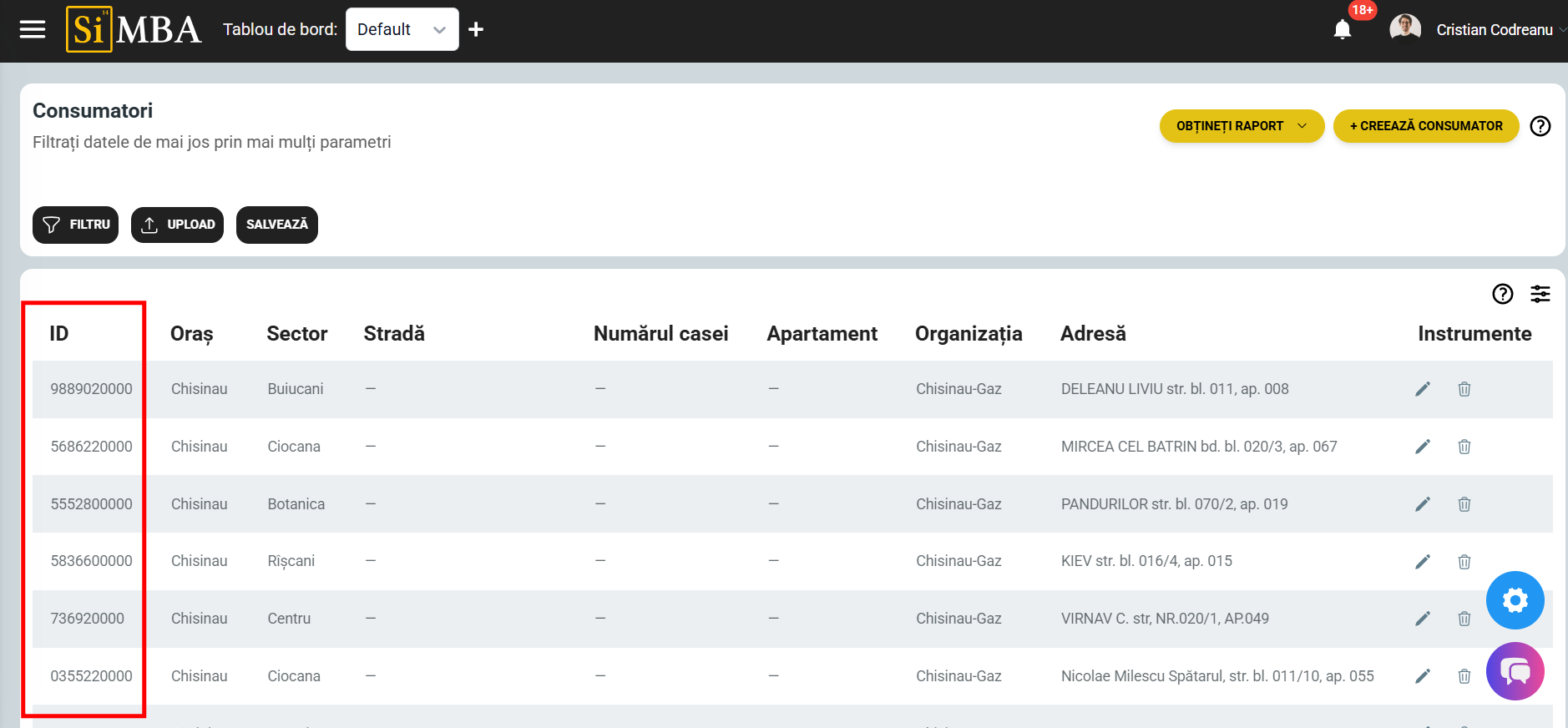

| ID |
Identificator unic al consumatorului.
|

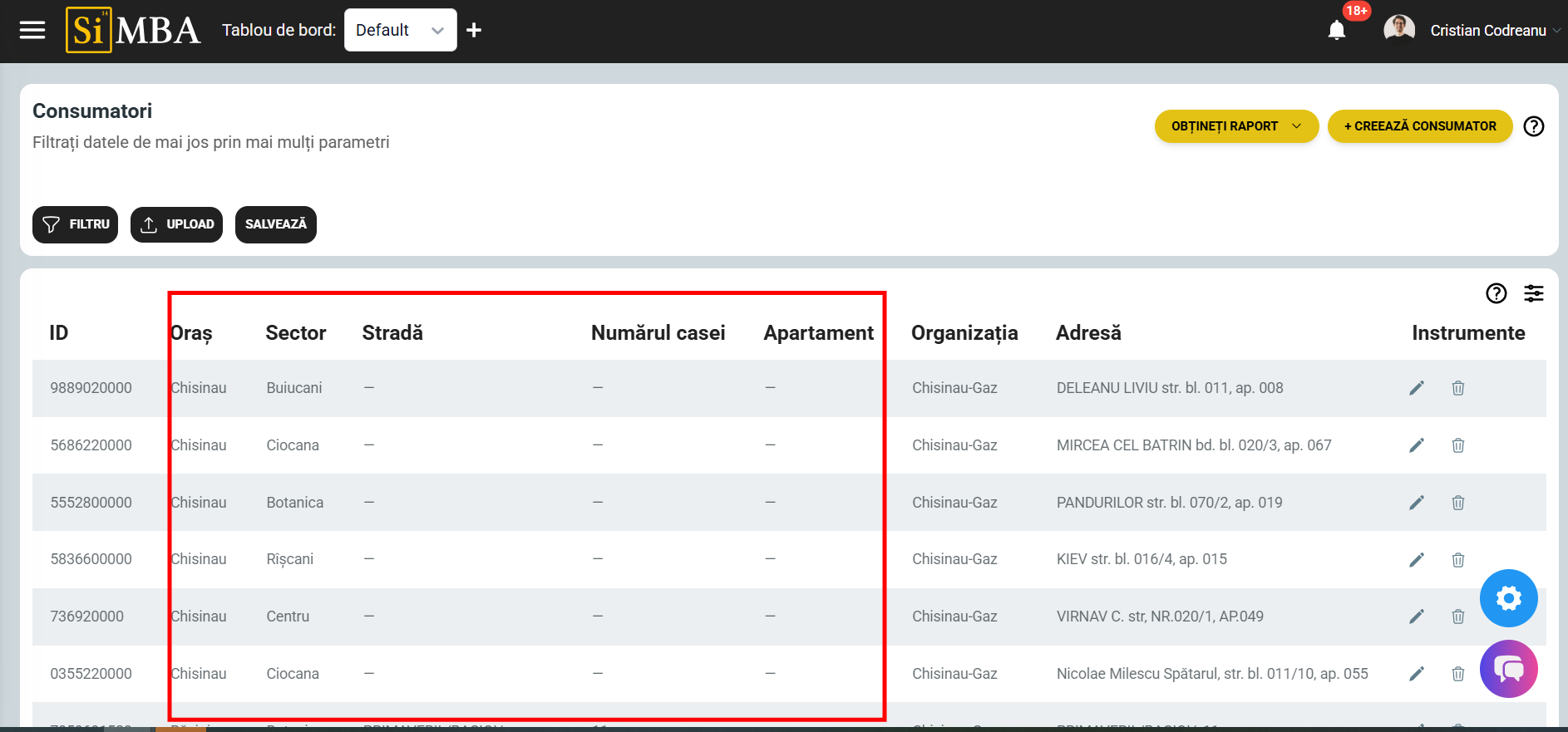

| Adresă completă |
Oraș, Sector, Strada, Numărul casei, Apartament - Adresă detaliată pentru identificare precisă.
|

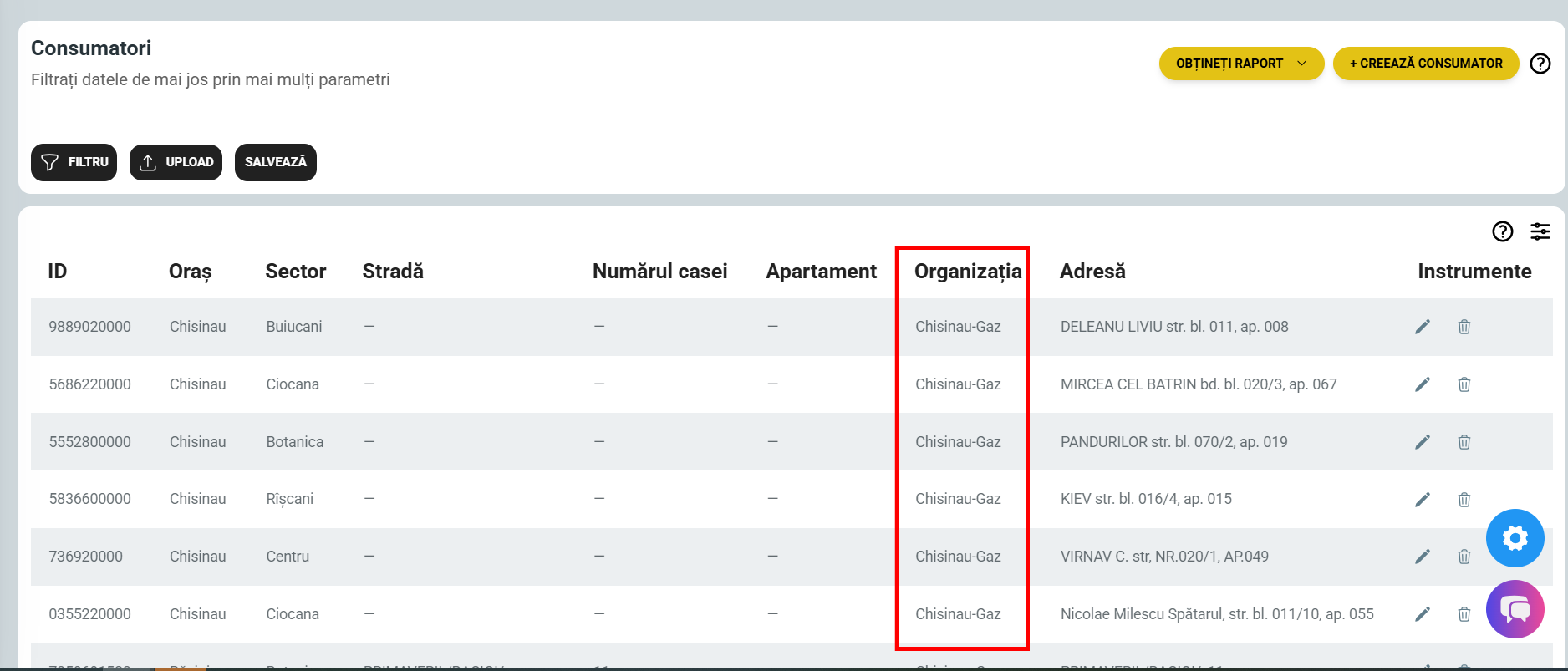

| Organizație |
Organizația asociată (ex: "Chisinau-Gaz").
|

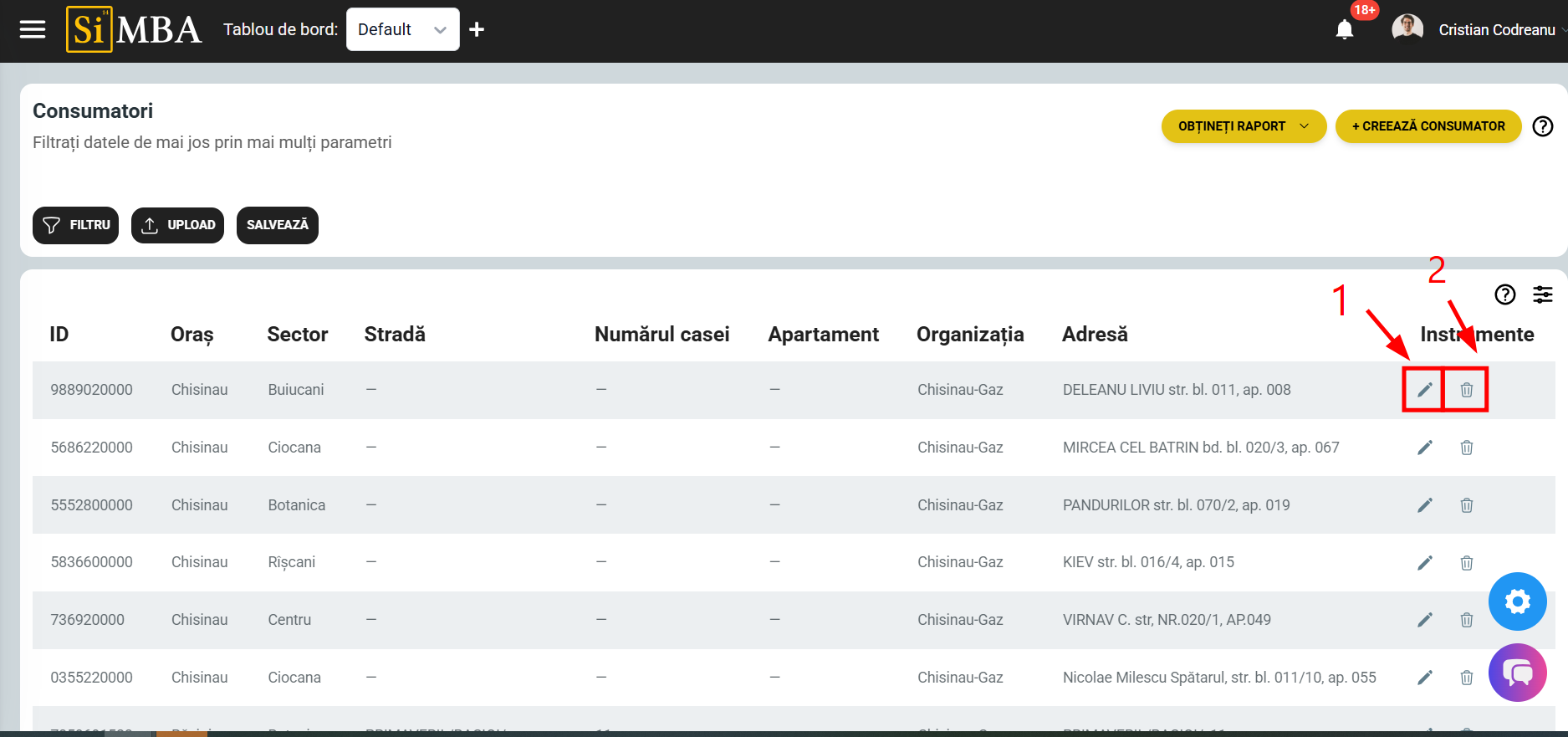

| Instrumente |
|

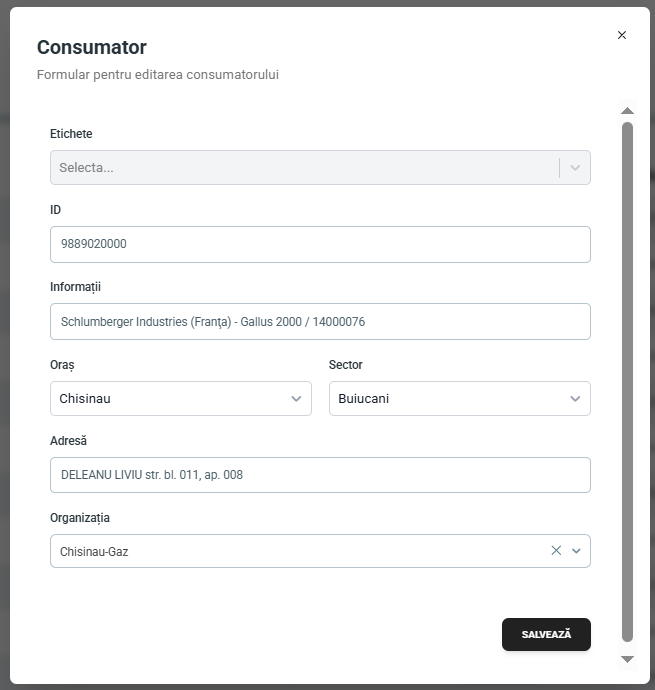

Formular pentru editarea consumatorului
Contoare
Secțiunea cheie pentru gestionarea și monitorizarea dispozitivelor de măsurare în sistemul SiMBA.
Funcțiile principale ale paginii
Vizualizare listă contoare: afișează toate contoarele înregistrate în sistem, cu posibilitate de filtrare după tip, stare, perioadă.
Detalii contor: accesarea informațiilor detaliate despre un contor selectat.
Filtrare avansată: permite aplicarea mai multor criterii de căutare și filtrare.
Monitorizare consum: afișarea valorilor de consum preluate de la fiecare contor.
Elemente de control și funcționalități
| Element | Funcționalitate |
|---|---|
| Filter | Deschide dialogul de filtre avansate pentru căutare după criterii diverse (adresă, serie, tip, stare etc.) |
| Upload | Permite încărcarea unui fișier cu date despre contoare (pentru adăugare sau actualizare în masă) |
| Export | Descarcă lista contoarelor filtrate sau toate datele aflate în vizualizare |
| View/Details | Accesează pagina cu informații detaliate pentru contorul selectat |
| Status indicator | Afișează starea curentă: activ/inactiv (LED colorat sau simbol specific) |

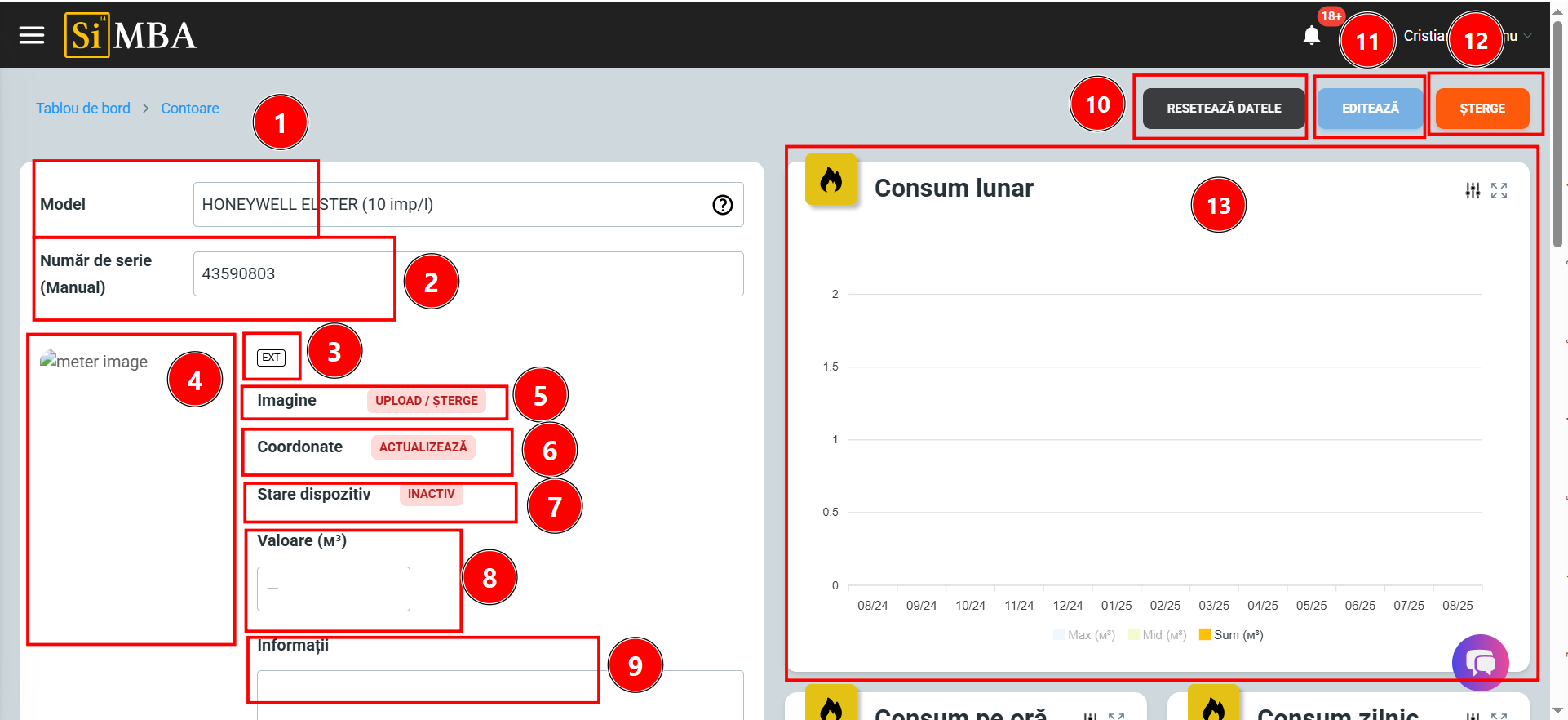

Detalii contor
Informații de bază:
- Model contor
- Număr de serie contor
- Tipul contorului, extern sau intern
- Imaginea contorului
- Posibilitatea modificării/adăugării pozelor
- Actualizarea coordonatelor contorului
- Afișarea stării contorului [activ / inactiv]
Date de consum și gestionare:
- Volumul total consumat
- Informații/comentarii suplimentare
- Resetarea tuturor datelor
- Editarea contorului
- Ștergerea contorului
- Consumul lunar înregistrat
Dispozitive WUM
Gestionarea dispozitivelor WUM - contoare cu radiomodul integrat, parte a ecosistemului SiMBA și FireFly.
Despre dispozitivele WUM
Pagina Dispozitive WUM este secțiunea centrală pentru managementul și monitorizarea tuturor contoarelor cu radiomodul WUM (apă, gaz, electricitate).
În această pagină poți:
- Găsi toate dispozitivele WUM administrate
- Adăuga, șterge sau edita dispozitive
- Vezi statusul fiecărui dispozitiv
- Filtrare avansată și rapoarte
Caracteristici principale:
- • Monitorizare stare (ACTIVE/INACTIVE)
- • Monitorizare nivel baterie
- • Identificare unică prin DevEUI
- • Asociere cu organizații
- • Tipuri diverse: impulse, rs485
Structura tabelului dispozitivelor WUM
| Coloană | Descriere |
|---|---|
| Dispozitiv EUI |
Identificator global și unic pentru fiecare dispozitiv WUM.
|

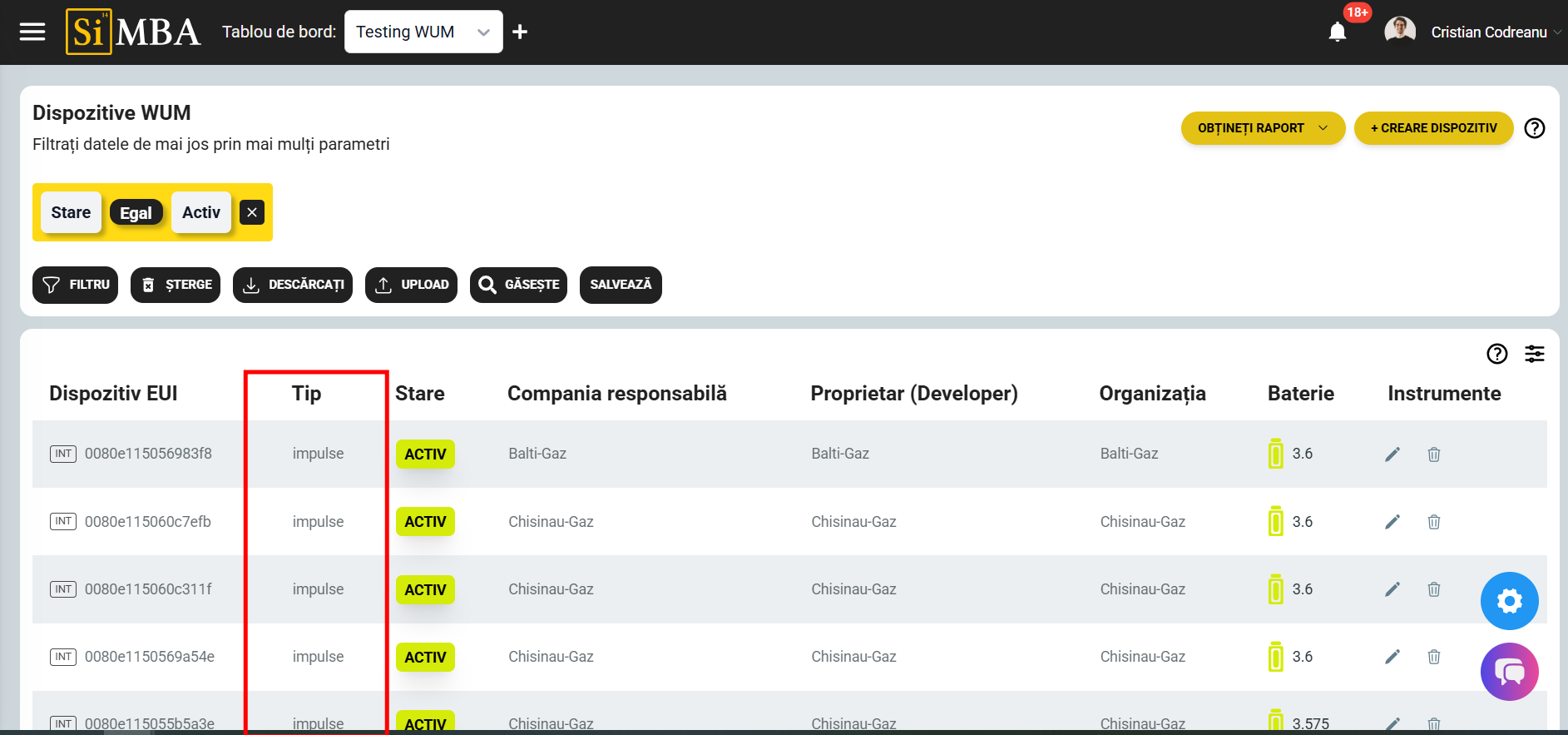

| Tip |
Tipul dispozitivului (ex: impulse, rs485).
|

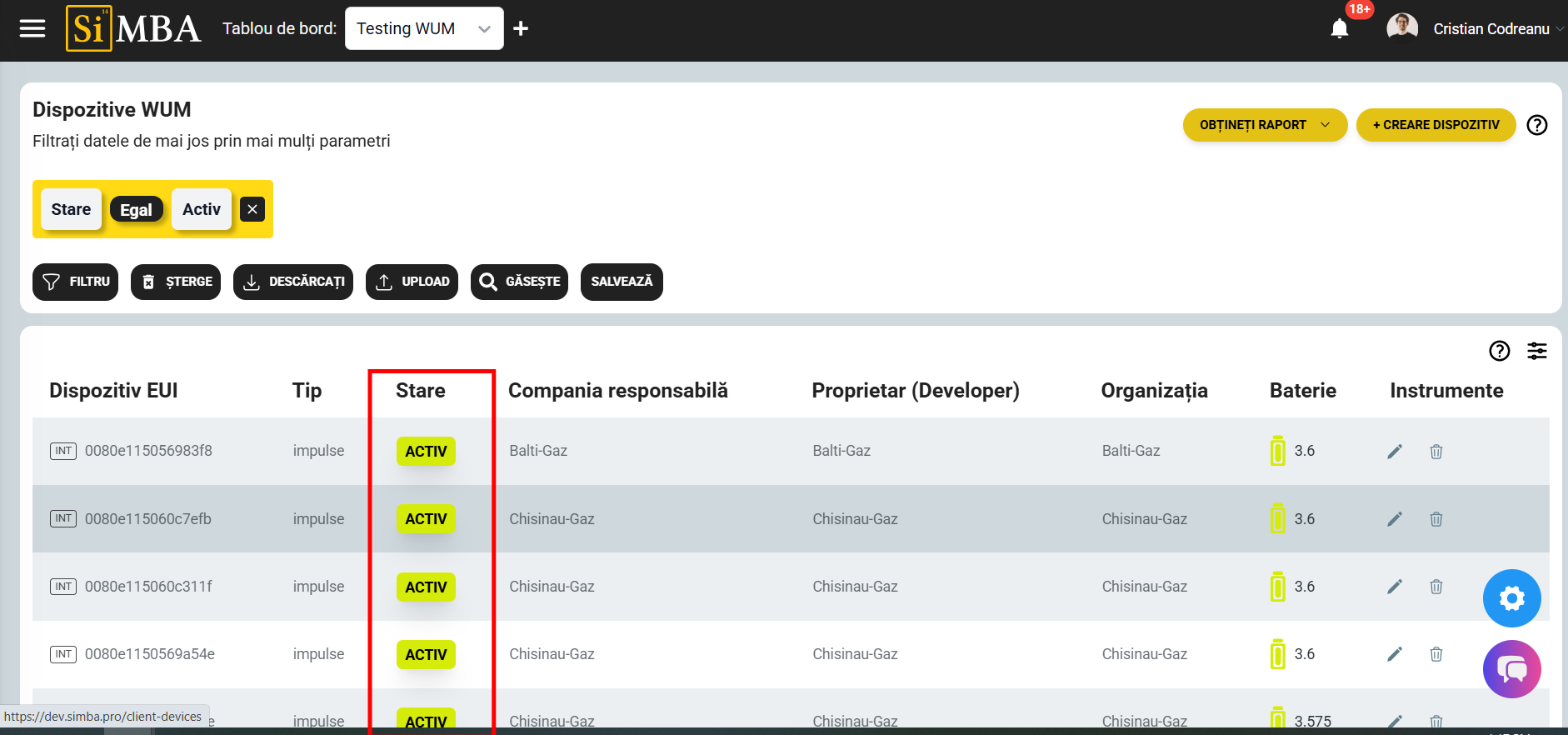

| Stare |
Starea dispozitivului (ACTIVE sau INACTIVE).
|

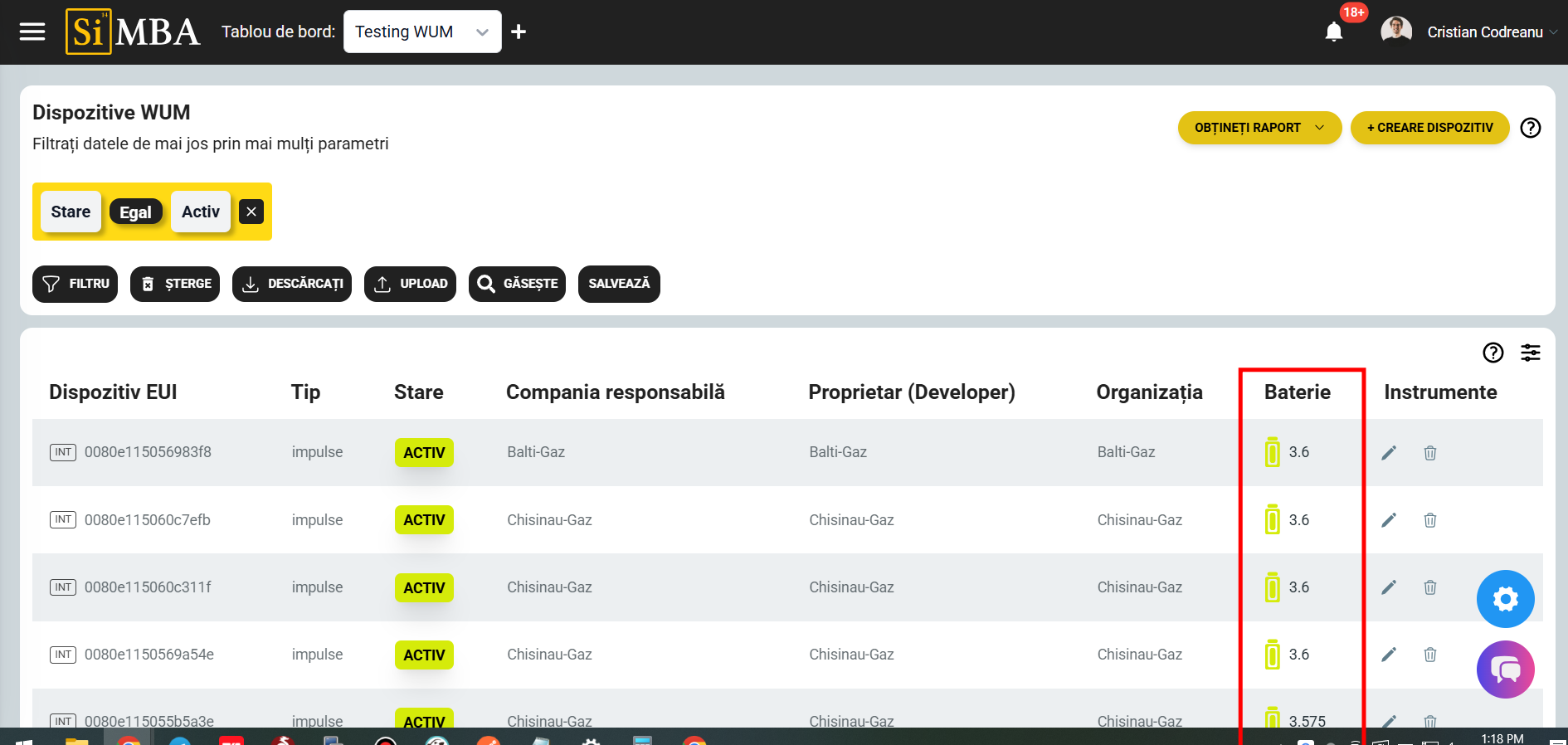

| Baterie |
Nivelul bateriei, dacă este cazul (ex: 3.543 V).
|
| Instrumente |
Icoane pentru editare sau vizualizare informații suplimentare.
|

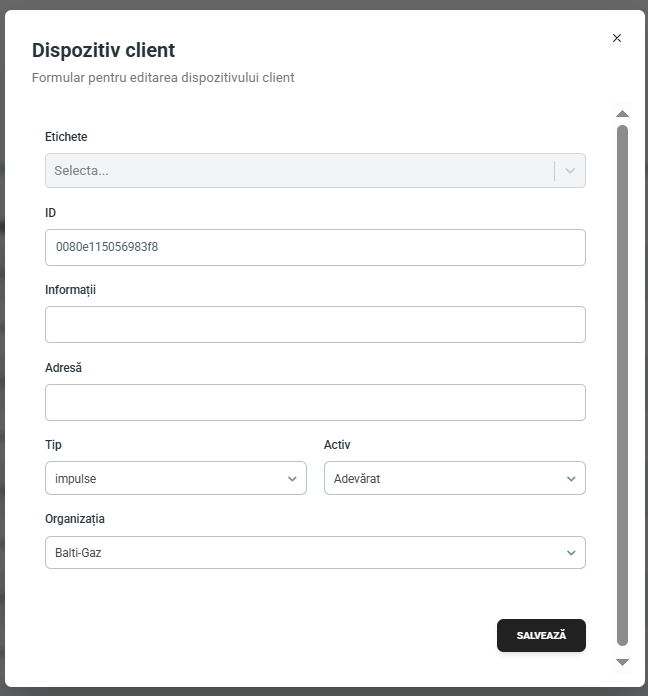

Formular pentru editarea dispozitivului
Organizații
Gestionarea organizațiilor care utilizează SiMBA sau dețin dispozitive monitorizate în sistem.
Scop pagină
Această pagină este dedicată gestionării organizațiilor care utilizează SiMBA sau dețin dispozitive monitorizate în sistem.
Structura tabel și coloane
| Câmp | Descriere |
|---|---|

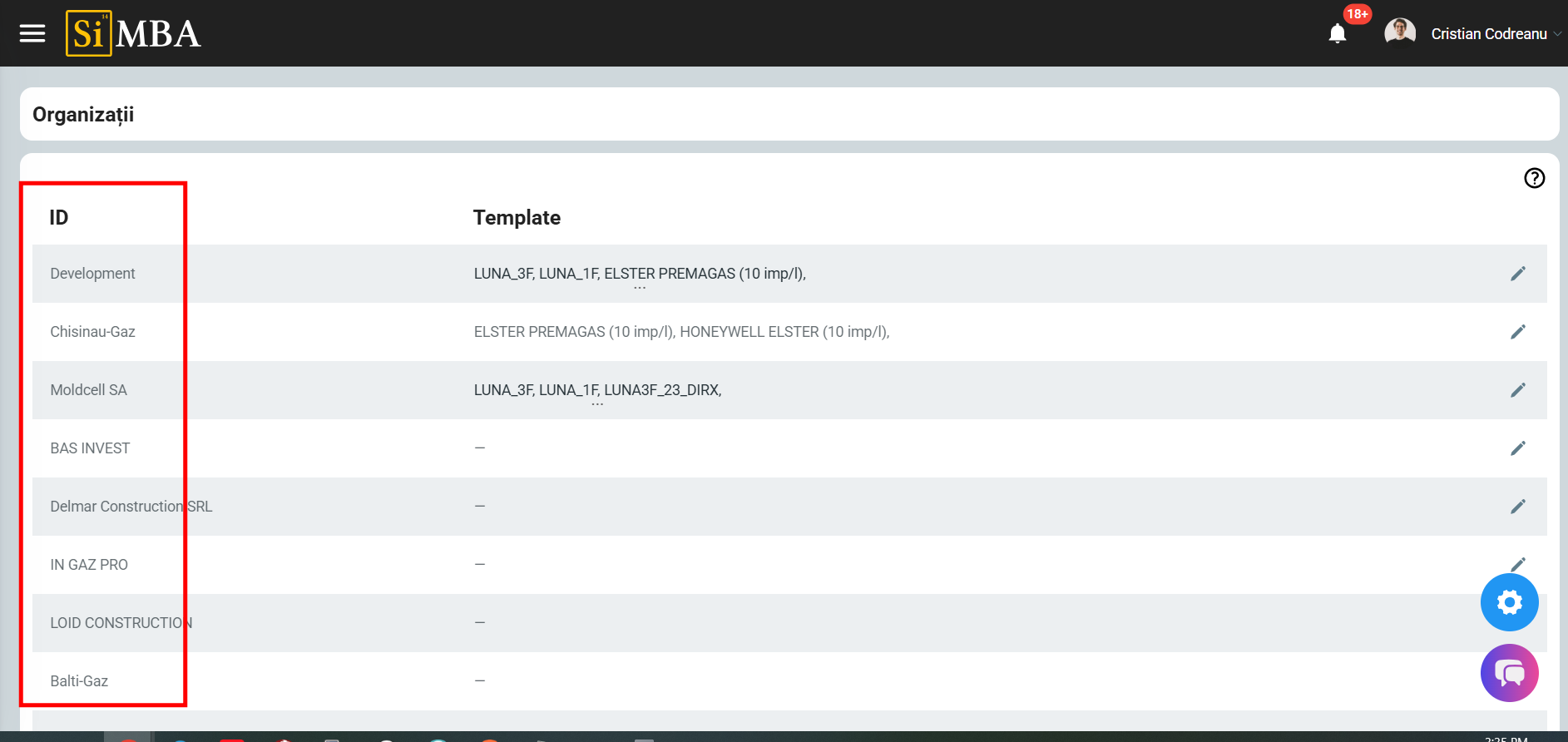

| ID |
Identificator unic al organizației, folosit pentru referință internă.
|

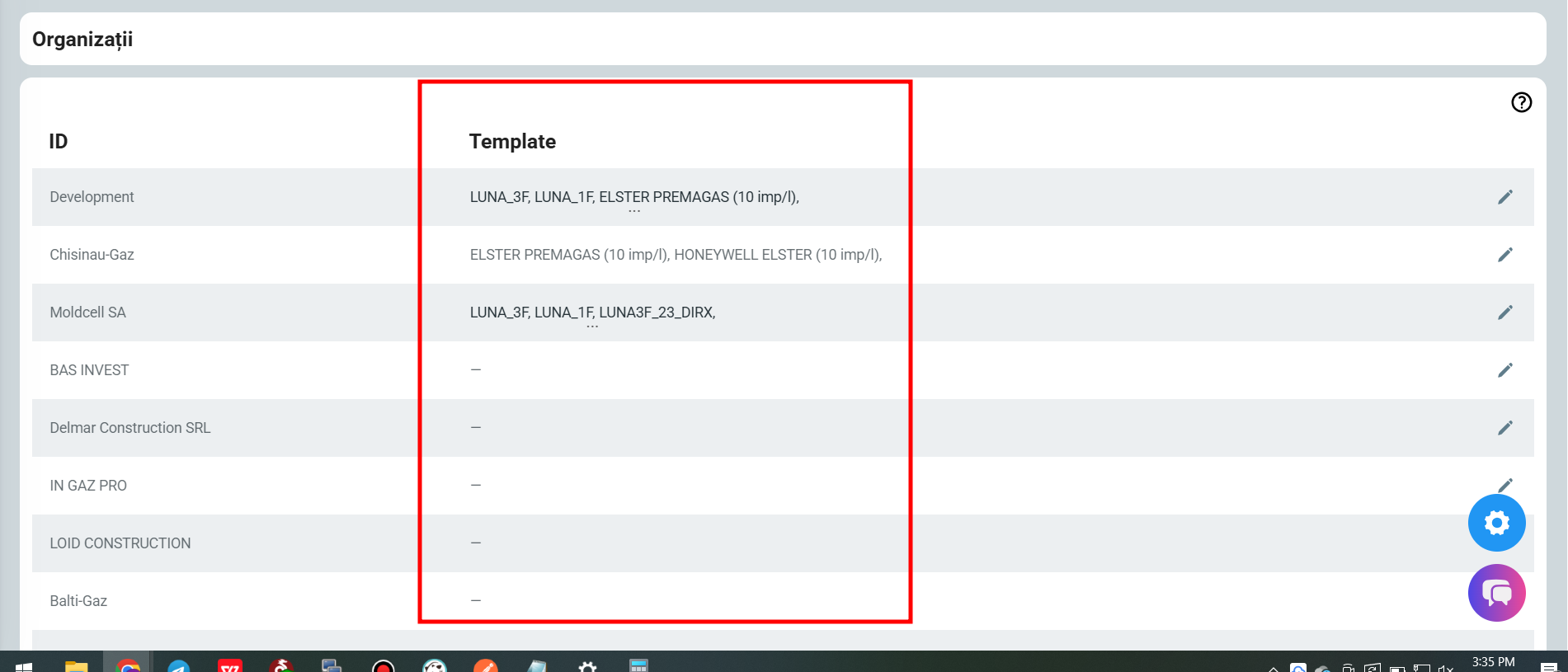

| Template |
Șablonul de setări aplicat organizației (ex: ELSTER PREMAGAS, HONEYWELL ELSTER). Dacă este gol, se folosește o setare individuală
|

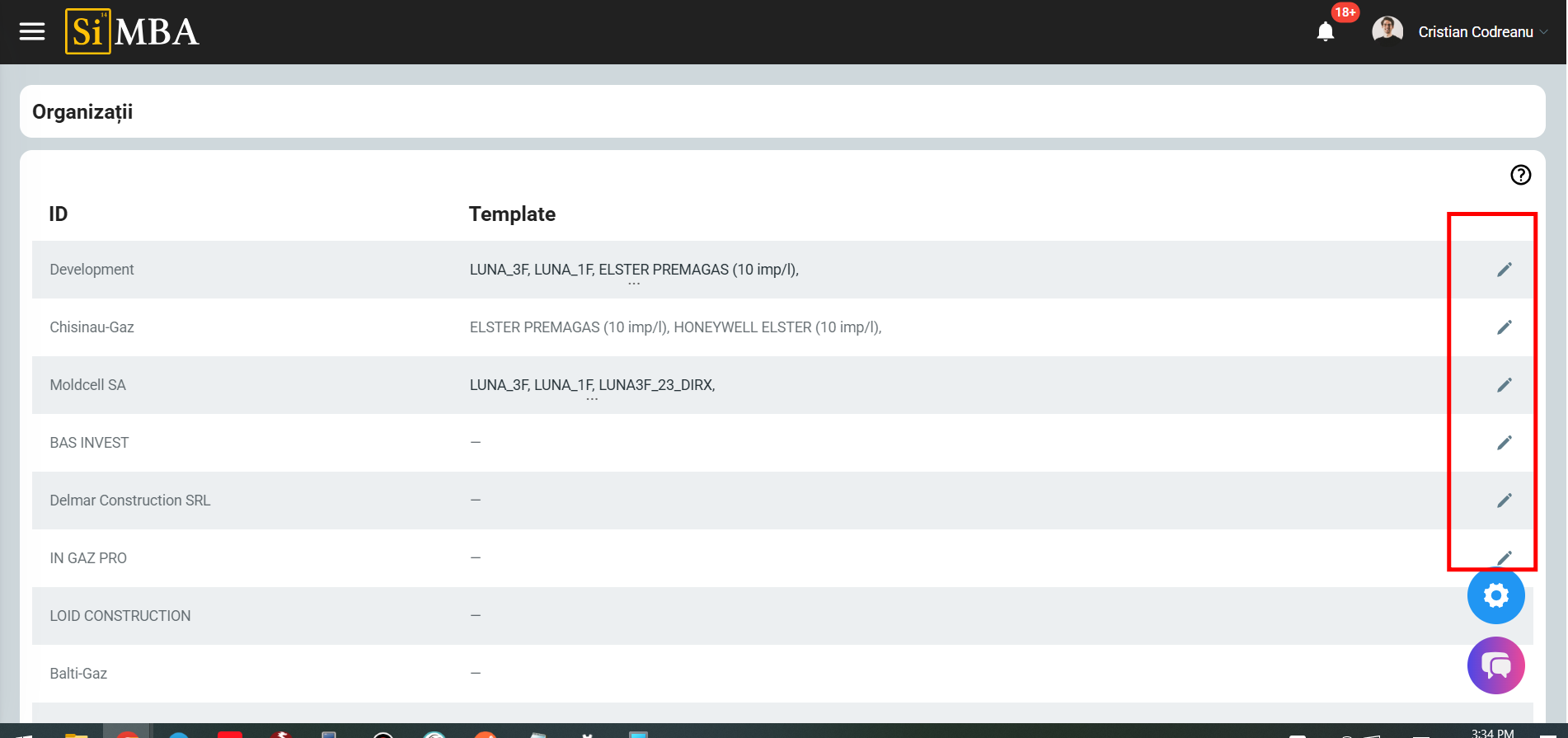

| Buton Editare |
Iconiță de creion – permite modificarea informațiilor pentru organizația selectată.
|
Funcționalități importante
- Crearea și vizualizarea listei de organizații
- Maparea dispozitivelor, utilizatorilor și rapoartelor
- Asocierea șabloanelor pentru implementare rapidă
- Gestionare prin serviciul "config-store"

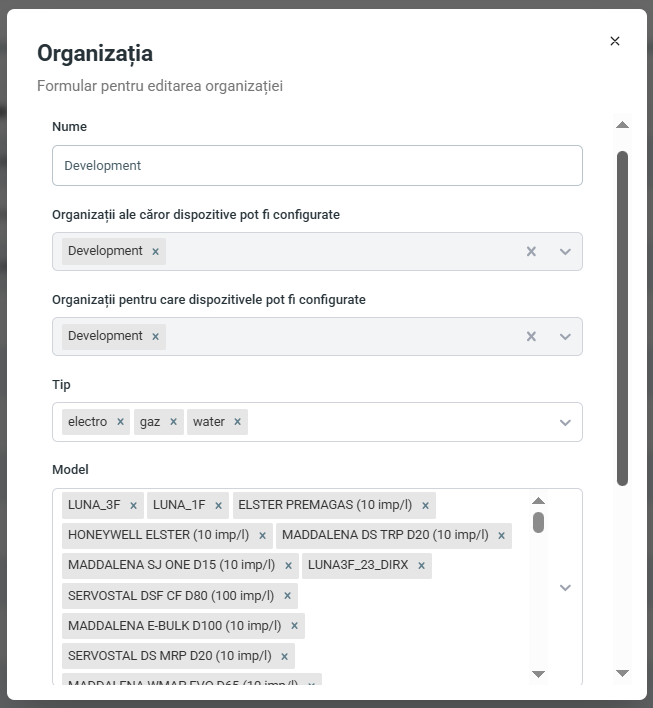

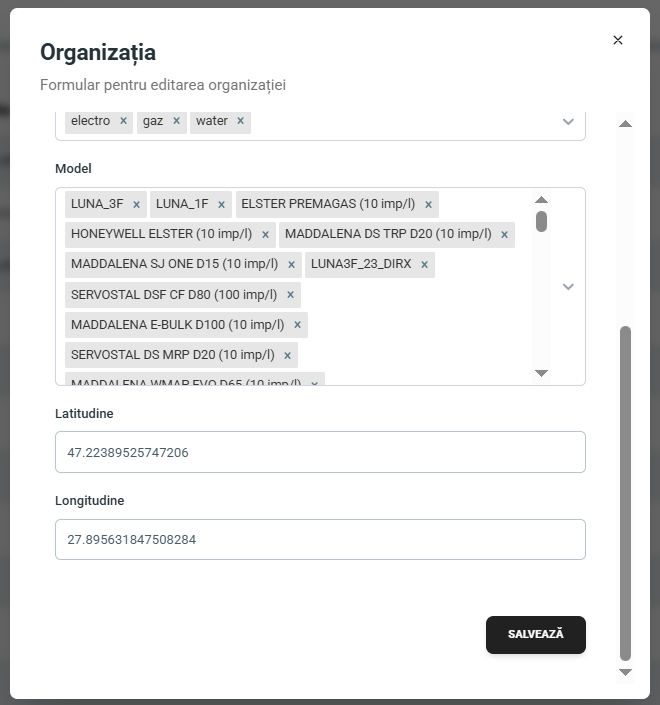

Formular editare organizație
Harta (Map)
Elementul vizual central pentru localizarea geografică a tuturor dispozitivelor și gateway-urilor din rețea.
Funcționalități principale
- Vezi localizarea geografică a tuturor dispozitivelor (contoare) și gateway-urilor din rețea
- Fiecare tip de dispozitiv (apă, gaz, electricitate) are propria iconiță și culori diferite
- Poți vedea instant dacă un dispozitiv e activ, inactiv sau în stare de avarie
- Harta te ajută rapid să vezi cât de densă este rețeaua ta și să identifici zonele de concentrare
Beneficii vizualizare
Alerte
Centrul de comandă unde vezi toate semnalele de alarmă și avertismentele generate de întreg sistemul.
Elemente de control
| Element | Rol / Funcție |
|---|---|
| Lista alertelor | Vezi toate alertele generate – dinamic și în timp real. |
| Filter (Filtru) | Filtrează alertele după tip, dispozitiv sau dată, ca să găsești exact ce contează acum. |
| Get Report (Obține raport) | Generează un raport cu privire la alertele afișate, pentru descărcare sau analiză. |
Structura tabelului de alerte
| Câmp | Descriere |
|---|---|

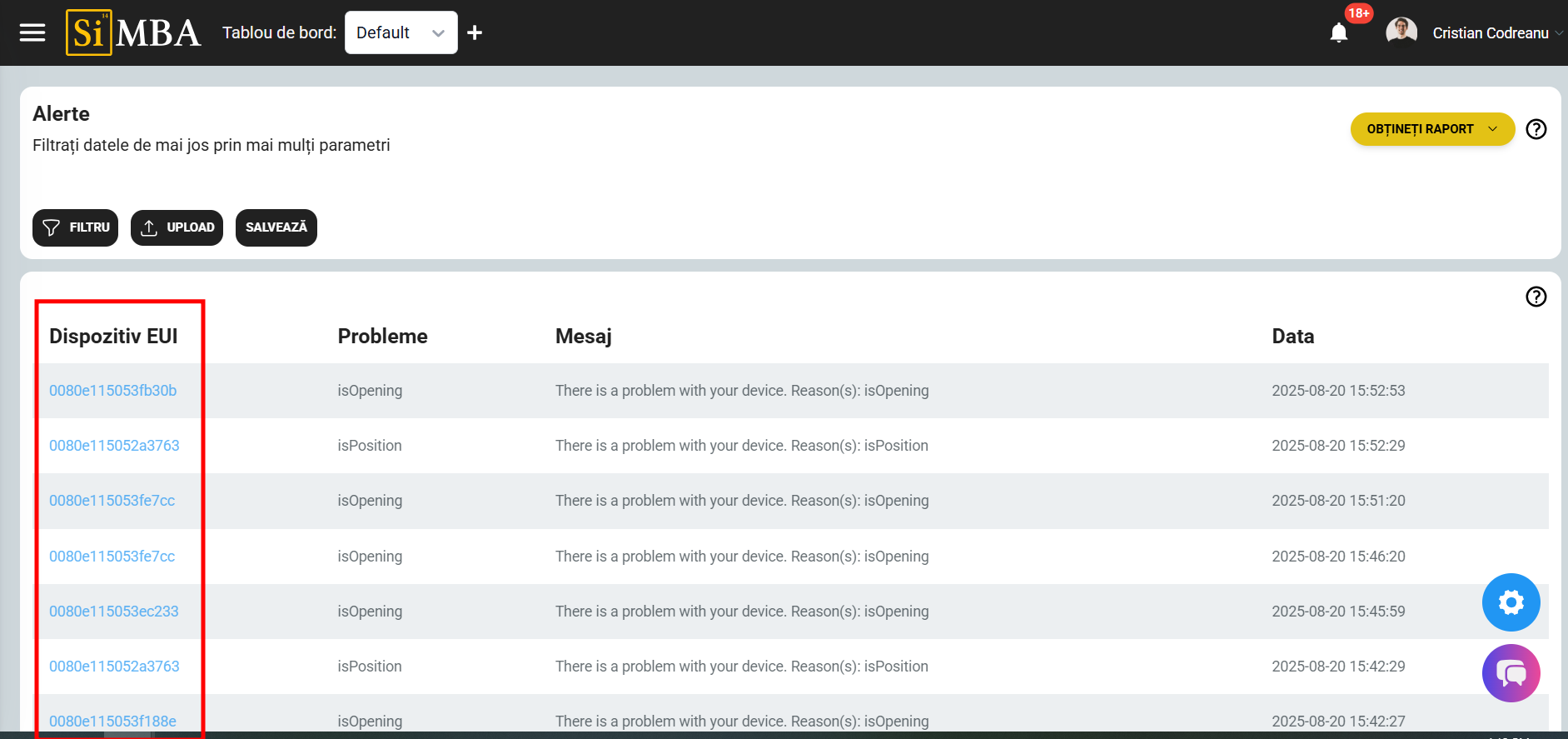

| Dispozitiv EUI |
Identificator unic pentru dispozitivul care a generat alerta.
|

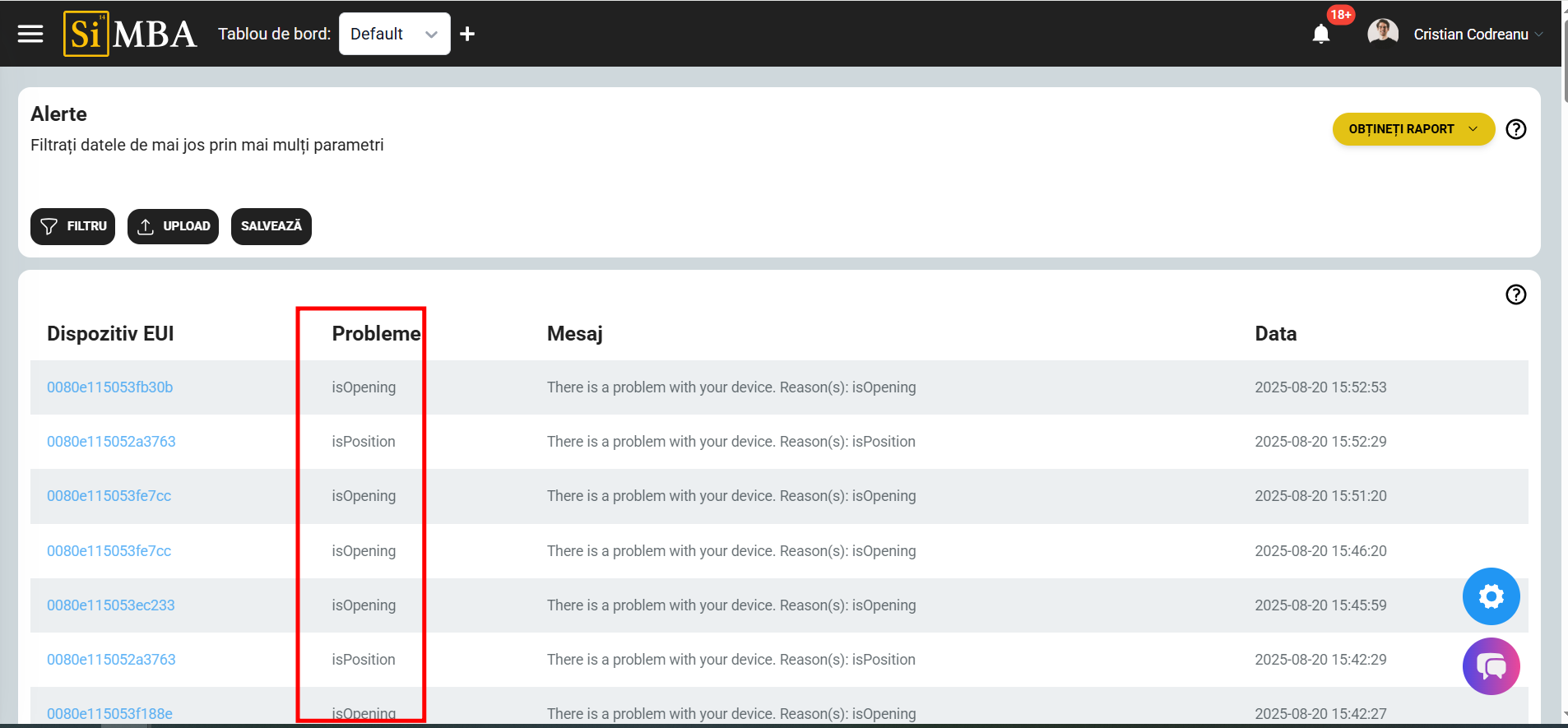

| Probleme |
Tip scurt al problemei (ex: isMagnet, isOpening, isPosition).
|
| Mesaj |
Detalii despre alertă, inclusiv cauza exactă a problemei.
|

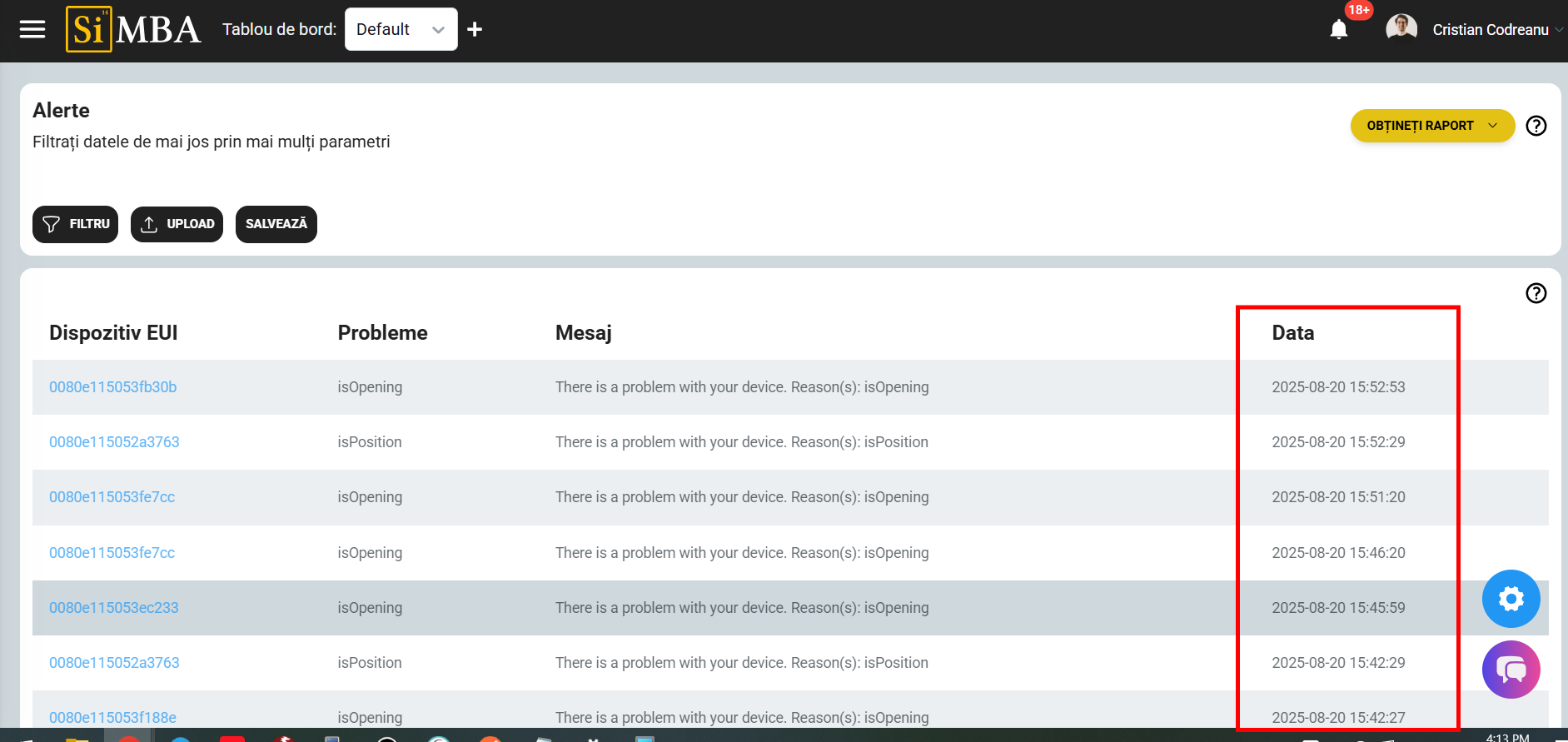

| Data |
Data și ora la care a apărut alerta.
|
Caracteristici avansate
- • Notificările pot fi trimise prin email, Telegram, Slack/Teams sau Webhook
- • Alertele sunt de mai multe tipuri: critice, avertismente, notificări informative
- • Pagina "Alerte" a fost creată pentru ca tu să prinzi problemele înainte să devină dezastre
Rapoarte
Generarea și accesul la diverse rapoarte analitice privind sistemul și consumul.
Lista rapoartelor disponibile
Lista rapoartelor din tabel care pot fi descărcate fiecare individual:
Detalii tehnice
- • Rapoartele sunt generate de serviciul config-store
- • Datele pentru rapoarte sunt colectate din baza de date PostgreSQL și pot fi exportate
- • Poți vizualiza rapoarte analitice și chiar automatiza exportul pentru anumite intervale
Utilizatori
Centrul pentru gestionarea tuturor conturilor de utilizator din sistem.
Elementele și butoanele esențiale
| Element / Buton | Rol / Acțiune |
|---|---|

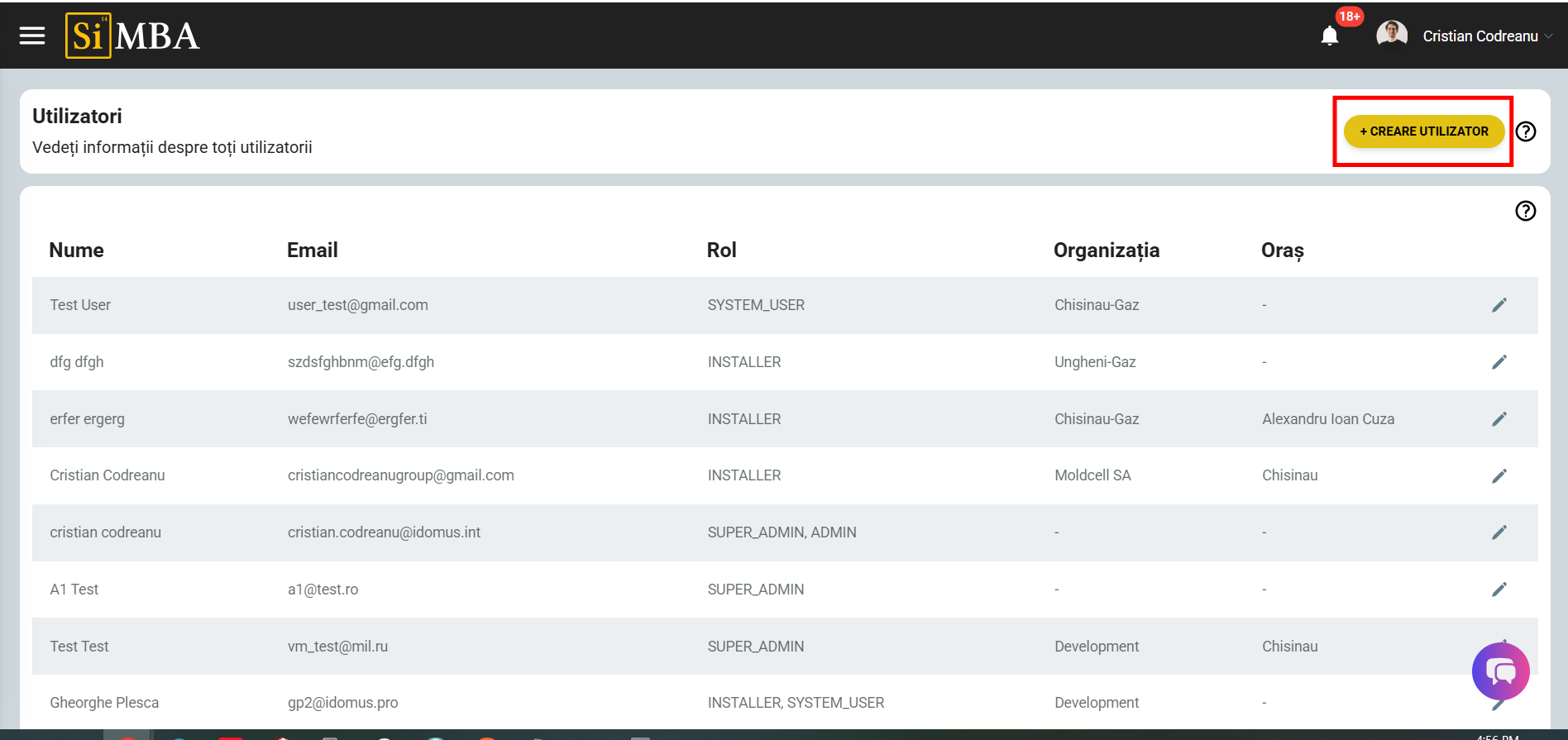

| + Create User |
Buton situat în colțul din dreapta sus; deschide formularul pentru adăugarea unui cont nou de utilizator în sistem.
|

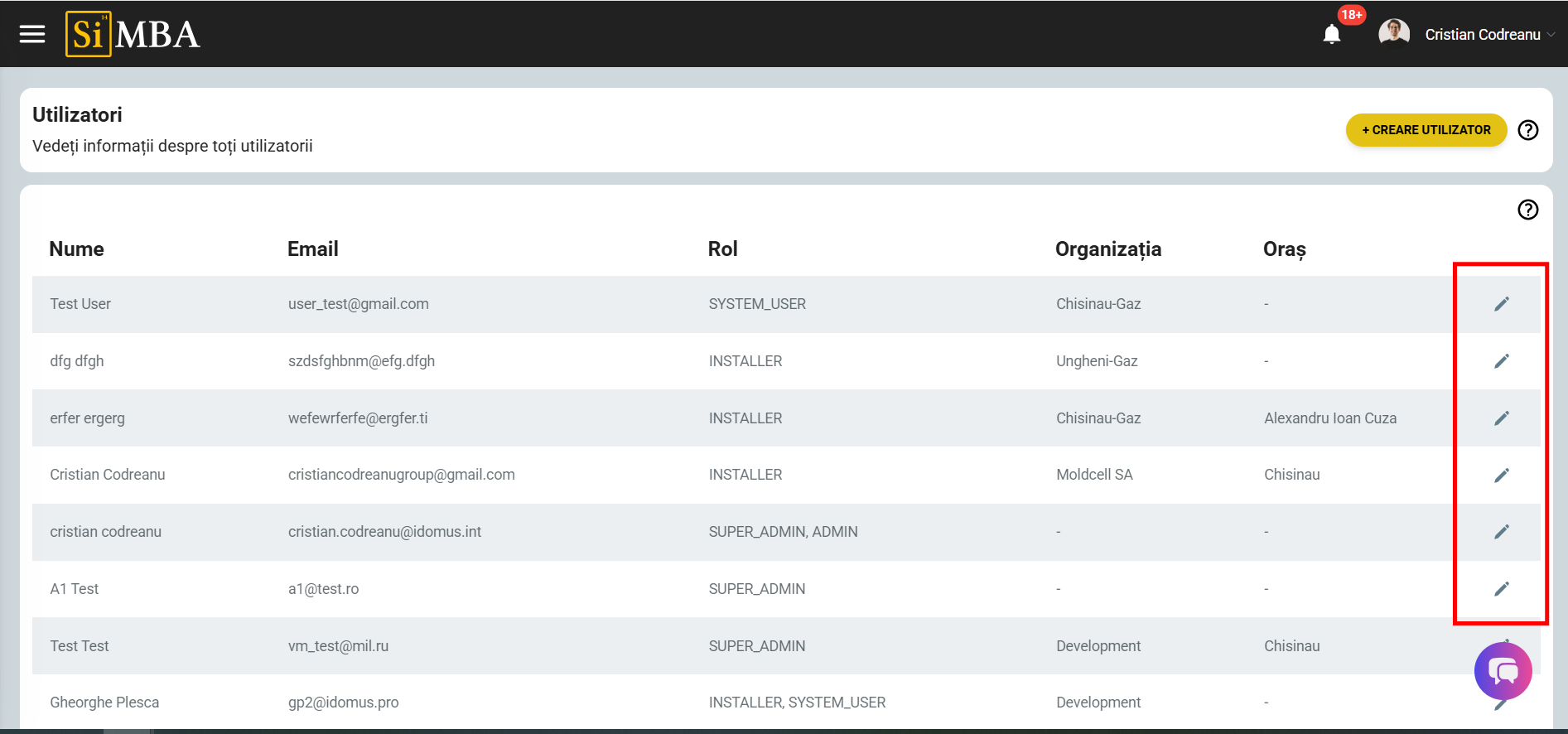

| Edit User |
Editarea datelor unui utilizator existent (nume, email, rol). Apare ca iconiță la fiecare utilizator listat.
|

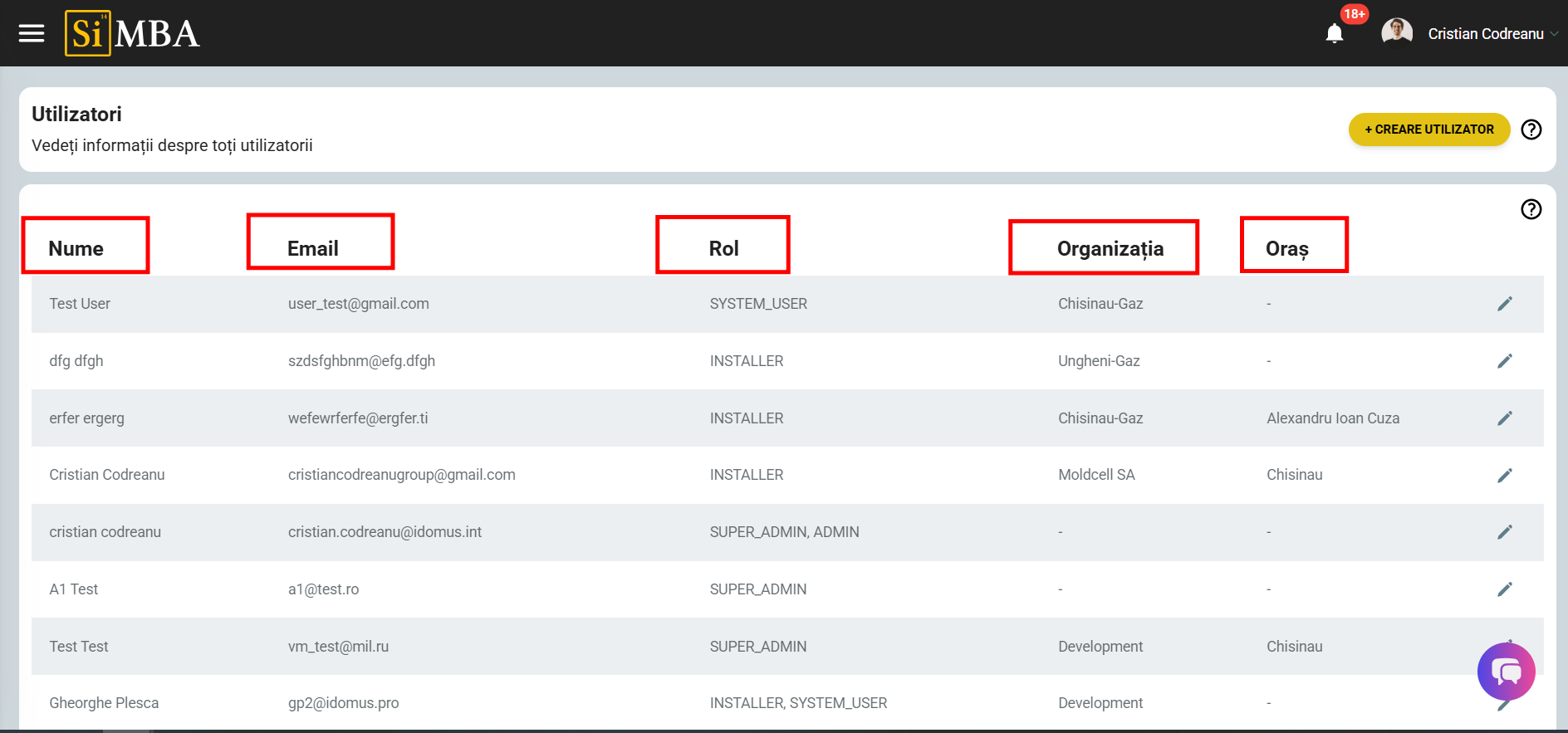

| Date utilizator |
Nume, Email, Rol, Organizația, Oraș - Acestea sunt date detaliate despre fiecare utilizator.
|

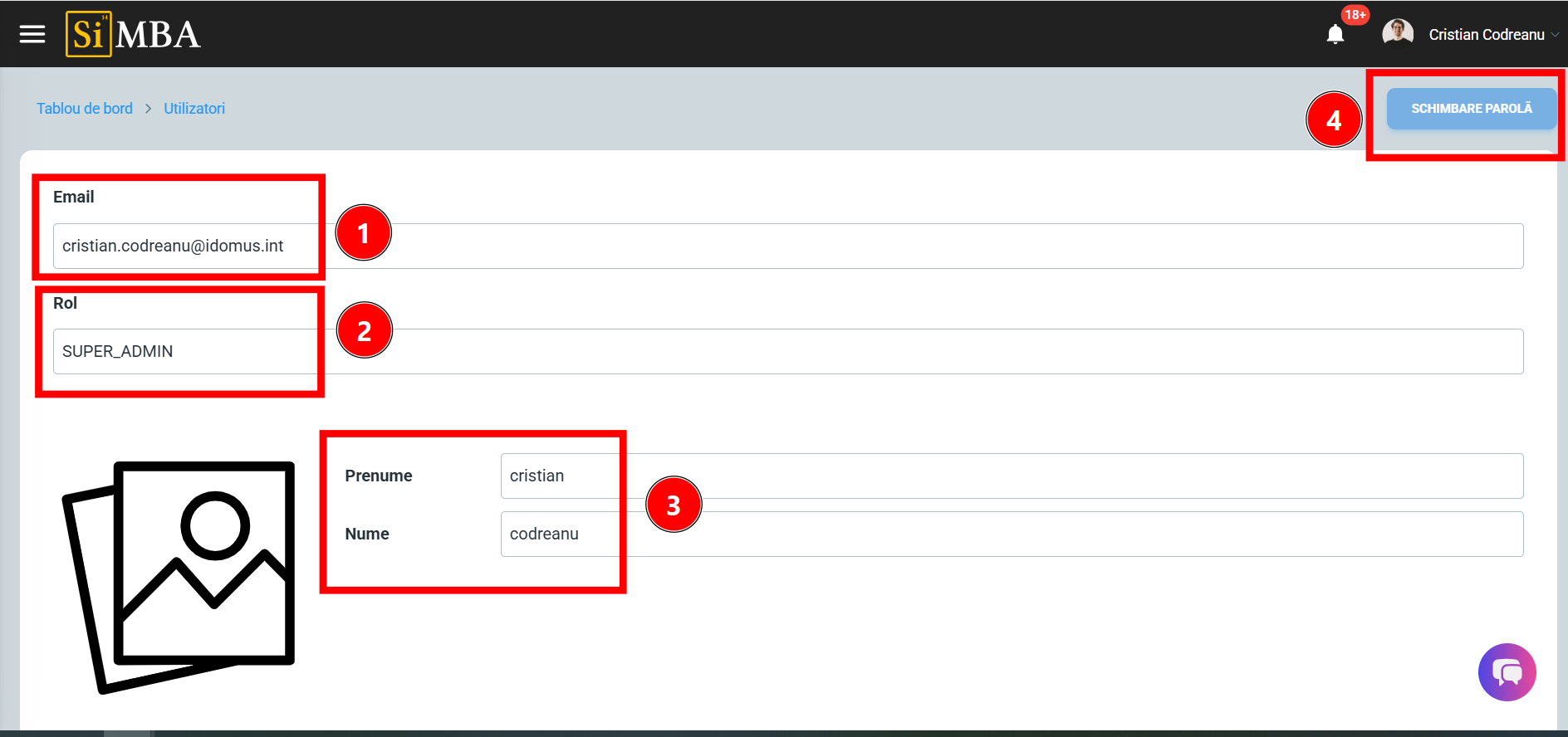

Detalii utilizator
Informații de bază:
- Emailul utilizatorului cu care s-a înregistrat în sistem
- Rolul utilizatorului în sistem
- Numele / Prenumele utilizatorului
- Schimbarea parolei utilizatorului

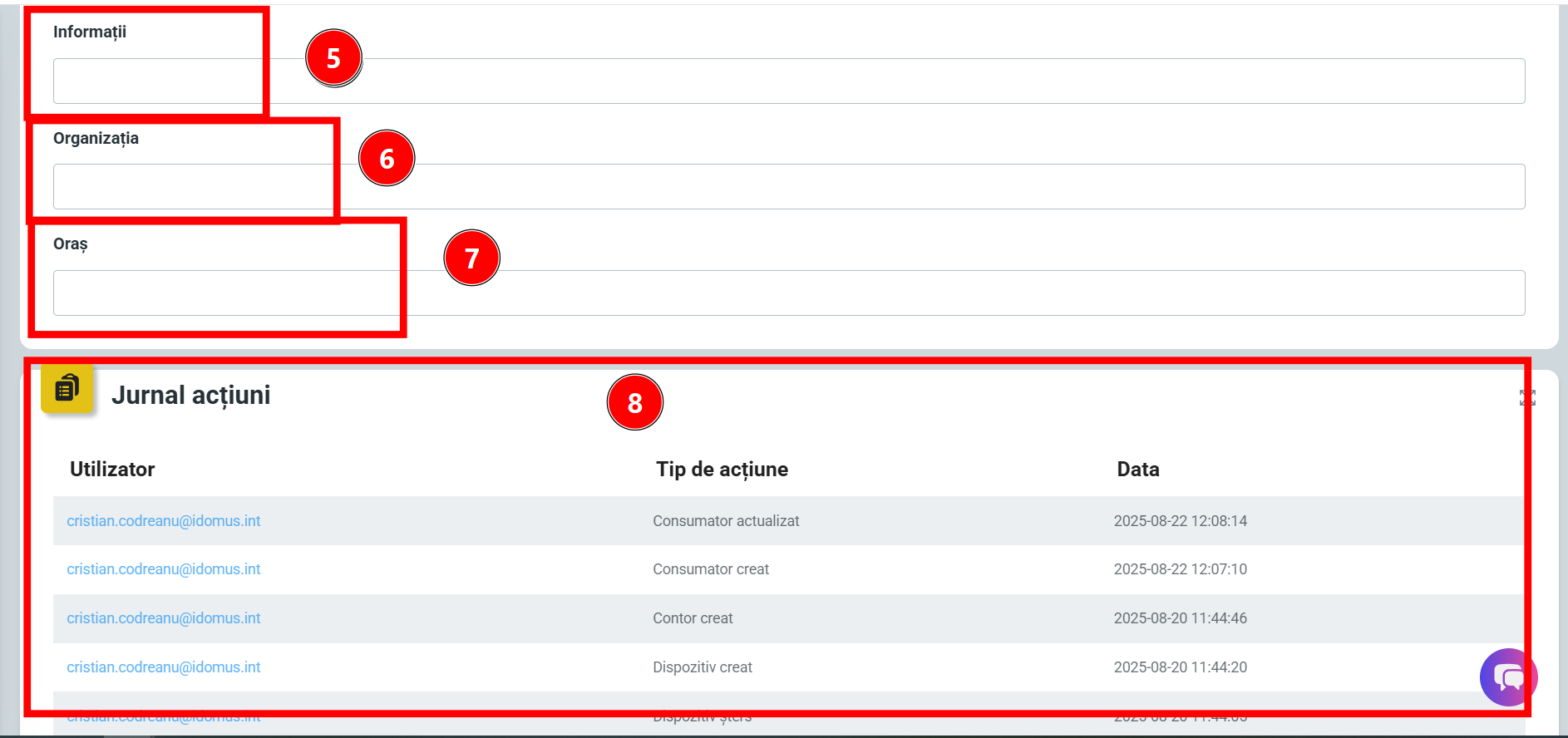

Informații suplimentare:
- Informații / comentarii suplimentare
- Organizația care răspunde de utilizator
- Orașul în care se află utilizatorul
- Acțiunile efectuate și înregistrate

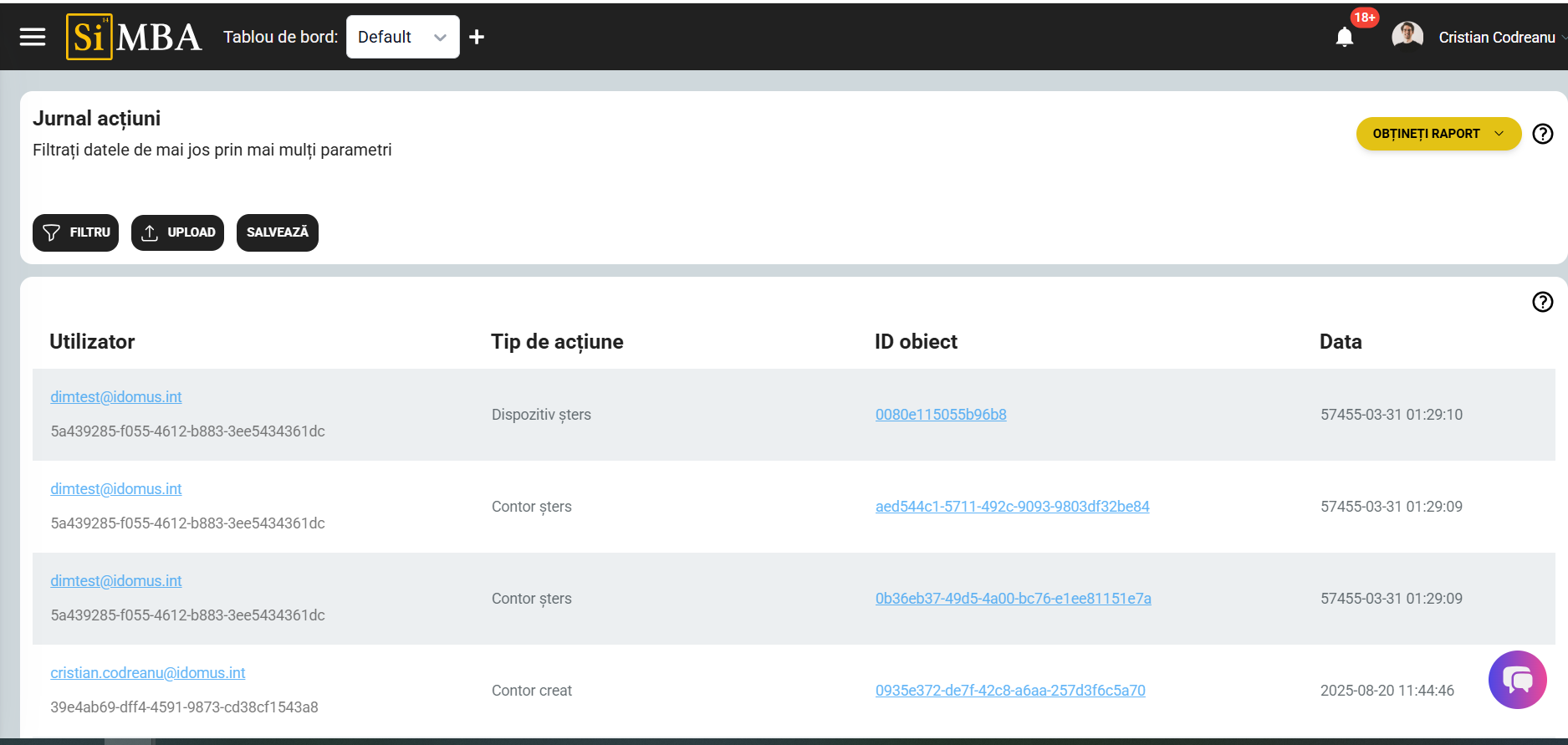

Jurnal acțiuni
Pagina "Jurnal acțiuni" (Logs) servește ca portavoce a tuturor evenimentelor și acțiunilor importante executate în sistem.
Descriere generală
Pagina oferă acces centralizat la jurnalele de sistem, permițând urmărirea acțiunilor utilizatorilor și evenimentelor de sistem. Aici poți urmări cine, când și ce a făcut, dar și ce s-a întâmplat automat la nivel de sistem.
Funcționalități de monitorizare
- Urmărirea acțiunilor utilizatorilor
- Evenimentele automate de sistem
- Timestamp precis pentru fiecare acțiune
- Filtrare după utilizator, tip acțiune, dată
Securitate și audit
- Audit trail complet
- Detectarea activităților neautorizate
- Istoric complet de modificări
- Export pentru analiză externă
Registru de dispozitive
Centrul de comandă pentru vizualizarea, adăugarea și gestionarea tipurilor de dispozitive suportate în sistem.
Descriere generală
Pagina "Registru de dispozitive" din SiMBA este centrul de comandă pentru vizualizarea, adăugarea și gestionarea tipurilor de dispozitive suportate în sistem (WUM, contoare de gaz, apă, electricitate).
Funcționalități:
- • Permite gestionarea tuturor șabloanelor de dispozitive
- • Vizualizarea echipamentelor conectate în rețea
- • Monitorizarea statusului (active/inactive)
- • Detalii tehnice și date de conectivitate
Tipuri de dispozitive suportate:
- Contoare de apă
- Contoare de gaz
- Contoare electrice
- Dispozitive WUM
Structura tabelului principal
| Coloană | Descriere |
|---|---|
| Name | Numele dispozitivului sau șablonului (ex. WUM_BAL_SE, WUM_CDC_L) |
| Type | Tipul general (gaz, apă, electro, undefined) |
| Device Type | Tip/protocol specific (impulse, rs485, etc.) |
| Manufacturer | Producătorul (ex. IDonus Company, gol dacă nu există info) |

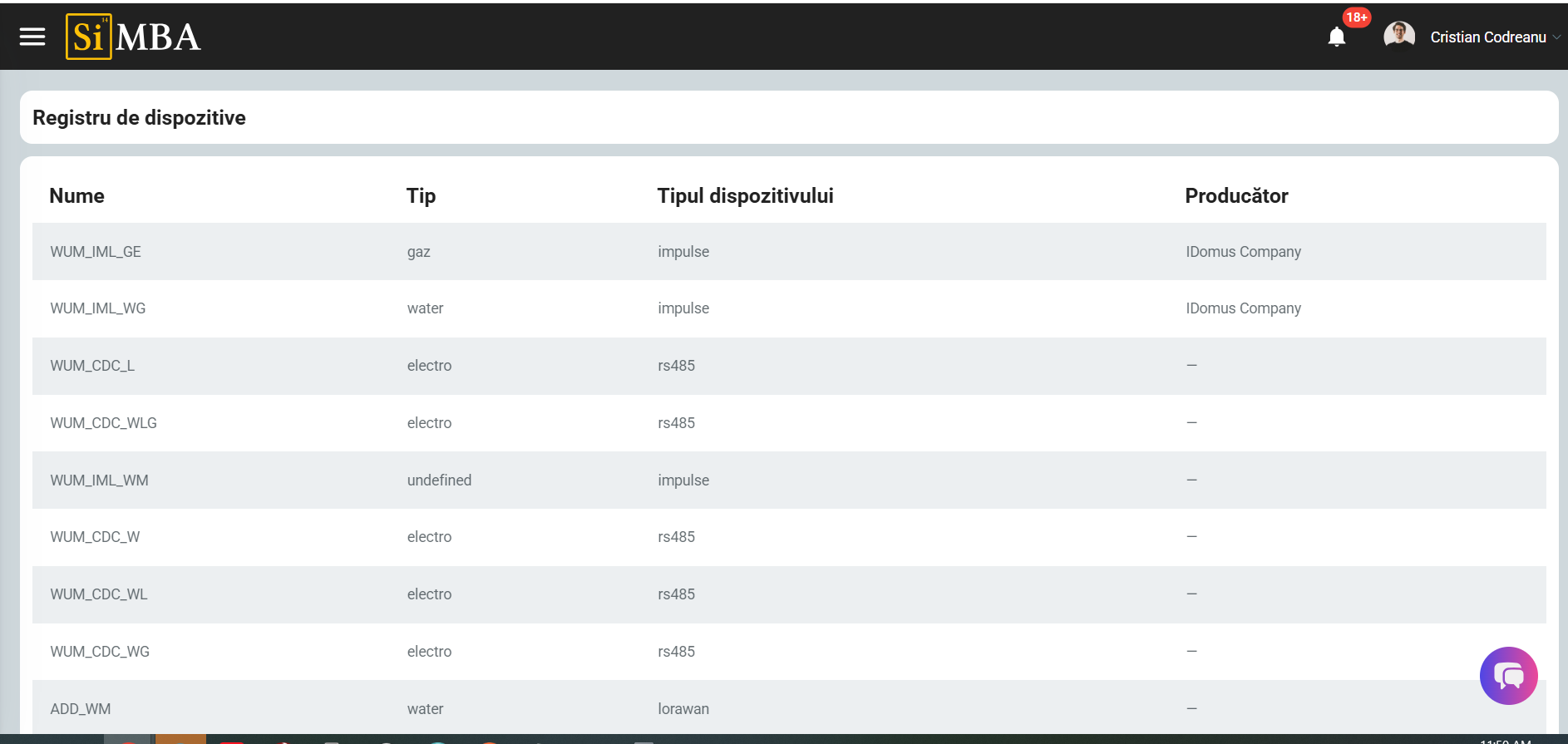

Vizualizare registru dispozitive

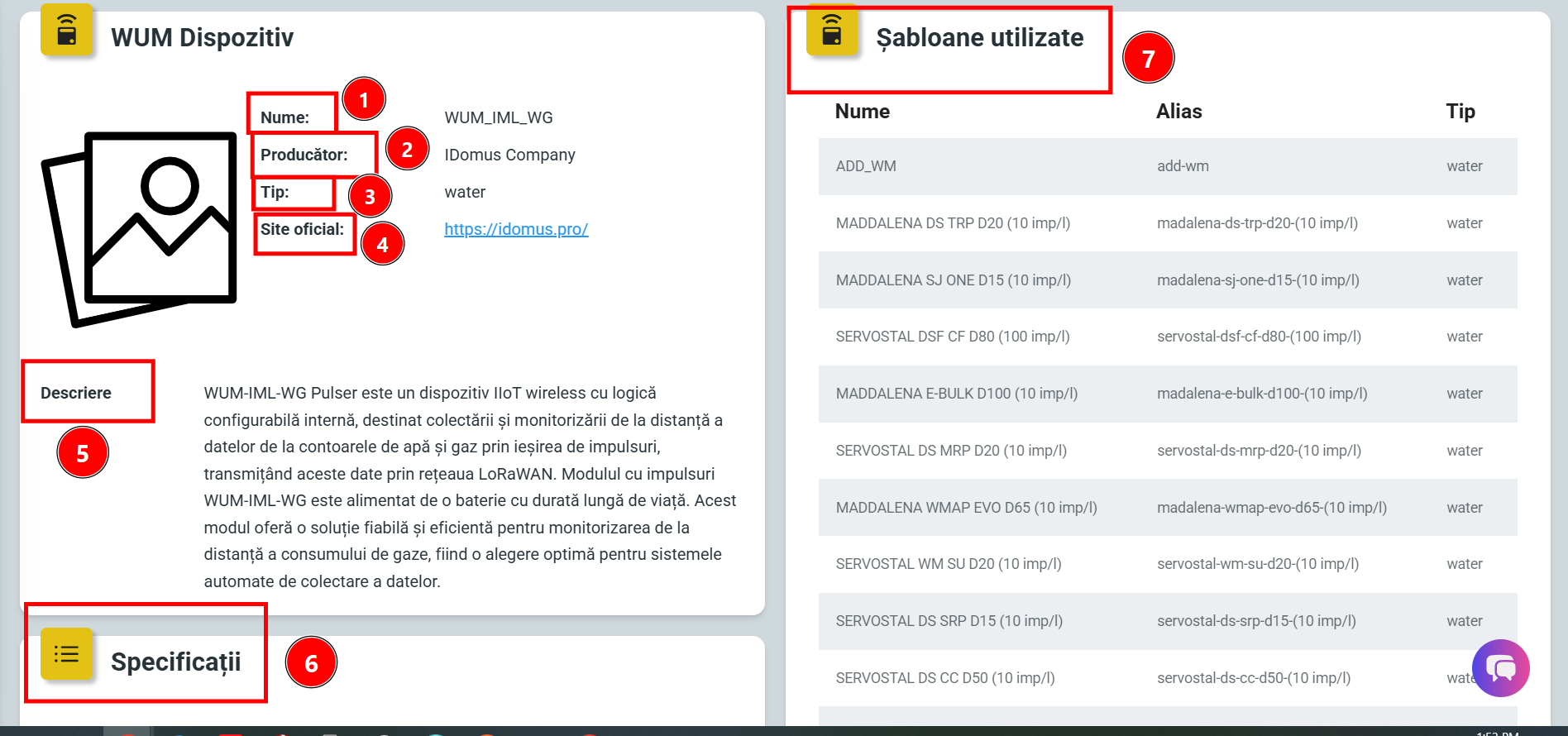

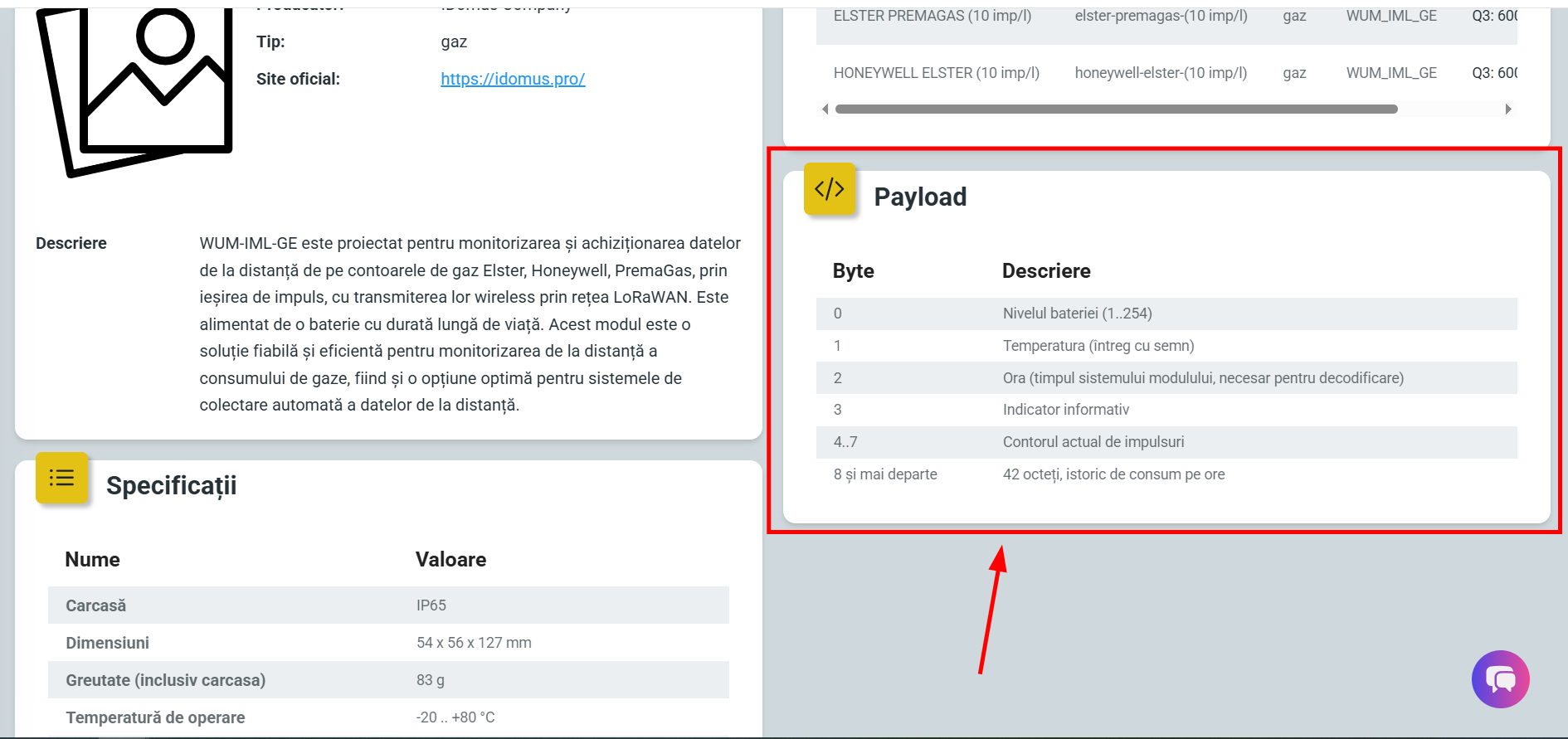

WUM Dispozitiv - Detalii
Informații dispozitiv:
- Numele dispozitivului
- Numele producătorului
- Tipul dispozitivului
- Site-ul oficial căruia îi aparține dispozitivul
- Descrierea detaliată
- Caracteristicile dispozitivului
Specificații tehnice:
- • Protocol de comunicare
- • Frecvența de transmisie
- • Durata de viață a bateriei
- • Rezistența la mediu
- • Compatibilitate cu alte sisteme
Model de contoare
Specializată pe vizualizarea și gestionarea tipurilor și șabloanelor de contoare ce pot fi adăugate în sistem.
Despre modelele de contoare
Pagina "Model de contoare" din SiMBA este specializată pe vizualizarea și gestionarea tipurilor și șabloanelor de contoare ce pot fi adăugate în sistem. Pe această pagină, meniul afișează detalii esențiale pentru administrarea rapidă și coerentă a dispozitivelor.
Caracteristica elementelor
| Coloană / Buton | Descriere |
|---|---|
| Name | Numele dispozitivului sau al șablonului (ex: MADDALENA E-BULK D100 (10 imp/l), ELSTER PREMAGAS (10 imp/l)). |
| Alias | Pseudonim/denumire prescurtată pentru identificare rapidă. |
| Type | Tipul resursei: gaz, apă, electro, etc. |
| Module | Modulul asociat (ex: WUM_BAL_WG). |
| Metadata | Parametri tehnici sau proprietăți suplimentare pentru implementări rapide. |
Implementare tehnică
Toate șabloanele/modelările sunt gestionate de serviciul config-store, care se ocupă de profilurile dispozitivelor și facilitează implementarea rapidă cu setări predefinite.
Filtrarea
Proces de filtrare prezent în paginile Gateway-uri, Contoare și Dispozitive WUM.
Pagini cu funcționalitate de filtrare
Gateway-uri
Contoare
Dispozitive WUM
Funcționalități de filtrare
| Nume buton | Funcționalitate |
|---|---|
| 1. Filtru | Permite filtrarea tabelului de gateway-uri după diferite criterii pentru a găsi rapid dispozitivele dorite. |
| 2. Șterge | Ștergere toate filtrele selectate |
| 3. Descarcă | Descărcare fișier în format .json cu filtrele selectate |
| 4. Upload | Încărcare fișier în format .json descărcat anterior cu filtrele selectate |
| 5. Găsește | După adăugarea unor filtre noi, putem apăsa butonul "Căutare" sau butonul "Enter" de pe tastatură pentru a căuta dispozitivul dorit |
| 6. Salvează | Putem salva filtrele selectate într-un Tablou de bord nou [Dashboard nou] |
Vizualizare interfață filtrare
